Kalorifer Eşanjörü Nedir? Seçim, Bakım ve Fiyat Rehberi

Özet: Kalorifer eşanjörü, merkezi ısıtma sistemlerinde kazan devresi ile radyatör veya yerden ısıtma devresini birbirinden fiziksel olarak ayıran, ısıyı ise karışım olmadan aktaran bir ısı transfer ekipmanıdır. Apartman, site, otel, hastane ve endüstriyel tesislerde basınç ayrımı, su kalitesi ayrımı ve düşük sıcaklık devresi yönetimi için kullanılır. Doğru kapasite seçimi, düzenli temizlik ve zamanında conta-plaka değişimi; hem yakıt tüketimini hem de arıza kaynaklı duruş sürelerini doğrudan etkiler. Bu rehberde kalorifer tesisatı eşanjör seçiminden bakım periyoduna, arıza belirtilerinden teklif için gereken verilere kadar sahadaki tüm kritik başlıkları ele alıyoruz.

Kalorifer eşanjörü nedir?

Kalorifer eşanjörü, merkezi ısıtma tesisatında iki ayrı su devresi arasında ısı aktarımı sağlayan, ancak bu iki suyun birbirine karışmasına izin vermeyen bir ekipmandır. Uygulamada en yaygın tipi, ince paslanmaz çelik plakaların üst üste sıkıştırılmasıyla oluşan plakalı eşanjör tipidir. Plakalar arasındaki dar kanallardan sıcak ve soğuk akışkanlar ters yönde geçer; ısı plaka yüzeyinden karşı tarafa iletilir.

“Kalorifer eşanjörü” ifadesi sektörde genellikle ayırıcı eşanjör anlamında kullanılır. Yani kazan dairesindeki birincil devre ile bloklara, dairelere veya zonlara giden ikincil kalorifer devresini ayıran eşanjör kastedilir. Aynı ekipman, kullanım sıcak suyu (boyler beslemesi) veya proses ısıtması için de kullanılabilir; farkı, bağlandığı devre ve seçilen kapasitedir.

Plakalı eşanjörün çalışma mantığı kısaca

• Kazandan gelen sıcak su, eşanjörün birincil tarafında dolaşır.
• Radyatör veya yerden ısıtma devresinden dönen soğuk su, ikincil tarafta ters yönde akar.
• Plaka yüzeyi boyunca ısı transferi gerçekleşir; iki su hiçbir noktada temas etmez.
• Plakaların üzerindeki oluklu desen türbülans yaratır, bu da küçük hacimde yüksek ısı transferi verimi sağlar.

Kalorifer tesisatında eşanjörün görevi nedir?

Kalorifer tesisatı eşanjör uygulamasının temel amacı, tek bir büyük su devresini yönetmek yerine sistemi kontrol edilebilir bölümlere ayırmaktır. Tek devreli bir sistemde kazan dairesindeki bir sorun tüm binaya yayılır; ayrılmış sistemde ise sorun kendi devresinde kalır.

Eşanjörün sağladığı dört temel fayda

• Basınç ayrımı: Yüksek katlı binalarda alt katlardaki statik basınç, kazanın ve tesisat ekipmanlarının tasarım basıncını zorlayabilir. Eşanjör devreleri ayırdığı için her devre kendi basınç rejiminde çalışır.
• Su kalitesi ayrımı: Kazan devresi şartlandırılmış ve kapalı tutulabilirken, eski radyatör tesisatındaki tortu, pas ve kireç kazan tarafına geçmez. Bu, kazan ömrü açısından ciddi bir kazanımdır.
• Düşük sıcaklık devresi yönetimi: Yerden ısıtma 35-45 °C aralığında çalışırken kazan devresi çok daha yüksek sıcaklıkta olabilir. Eşanjör, bu iki rejimi güvenle ayırır.
• Bölgesel ısıtma bağlantısı: Jeotermal veya bölgesel ısıtma hattından beslenen binalarda eşanjör, bina tesisatını şebekeden ayıran zorunlu arayüzdür.

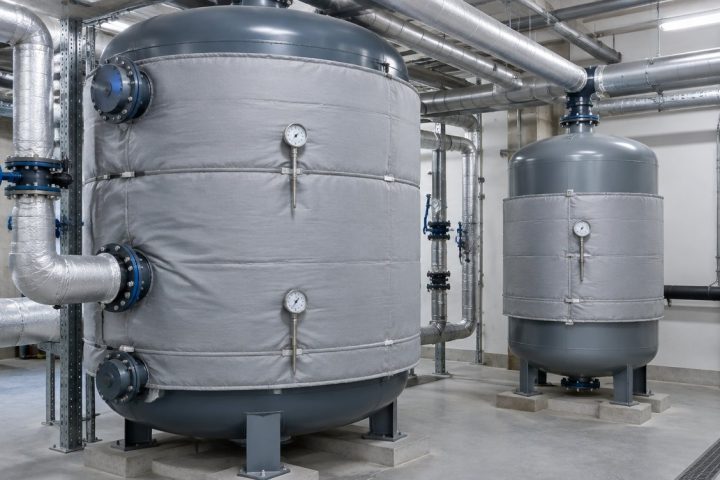

Eşanjör tek başına çalışmaz. Hidrolik dengeyi sağlamak için genellikle denge kabı ve separatörler, genleşme ve depolama ihtiyacı için ise tanklar ile birlikte kurgulanır. Sistemin bütününü doğru planlamak, tek bir ekipmanı doğru seçmekten daha belirleyicidir; bu nedenle merkezi ısıtmada verimliliği artıran uygulamaları proje aşamasında birlikte değerlendirmek gerekir.

Hangi tip eşanjör: contalı mı, lehimli mi?

Kalorifer uygulamalarında iki tip öne çıkar ve seçim büyük ölçüde kapasite ile bakım ihtiyacına göre yapılır.

Contalı plakalı eşanjör

Plakalar bir şase üzerinde contalarla sıkıştırılır ve gerektiğinde tamamen sökülebilir. Apartman, site, otel, hastane gibi orta ve büyük kapasiteli merkezi sistemlerde standart tercihtir. En büyük avantajı, mekanik temizliğe ve plaka ilavesine izin vermesidir. Kapasite ihtiyacı arttığında aynı şaseye eşanjör plakası eklenerek kapasite büyütülebilir; yıpranan eşanjör contası ise takım halinde yenilenebilir.

Lehimli eşanjör

Lehimli eşanjör conta içermez, plakalar bakır veya nikel ile lehimlenmiştir. Kompakt ve ekonomiktir, küçük kapasiteli zon ayrımlarında, yerden ısıtma kollektör beslemelerinde ve dar hacimli mahallerde avantaj sağlar. Ancak sökülemez; temizliği yalnızca kimyasal sirkülasyonla yapılabilir ve tıkanma durumunda çoğunlukla değişim gerekir.

Pratik seçim kuralı

• Su kalitesi kötü, kireç yükü yüksek veya kapasite büyükse: contalı plakalı eşanjör.
• Küçük zon, sınırlı hacim, düşük kirlilik riski varsa: lehimli eşanjör.
• İleride kapasite artışı öngörülüyorsa: mutlaka contalı, şaseye plaka ilavesine uygun model.

Doğru boyutlandırma: kW, ΔT ve LMTD mantığı

Kalorifer eşanjörü seçiminin özü tek bir denklemde toplanır: Q = m × cp × ΔT. Yani aktarılacak ısı gücü (kW), debi ile giriş-çıkış sıcaklık farkının çarpımına bağlıdır. İkinci denklem ise yüzey alanını belirler: Q = U × A × LMTD. Burada LMTD, sıcak ve soğuk taraf arasındaki logaritmik ortalama sıcaklık farkıdır; LMTD küçüldükçe aynı kapasite için daha fazla plaka, dolayısıyla daha büyük yüzey alanı gerekir.

Örnek bir yaklaşım

Diyelim ki bir bloğun ısı ihtiyacı 300 kW ve ikincil devrede 70/50 °C rejimi hedefleniyor. Birincil tarafta 85/65 °C rejimi varsa, iki taraf arasındaki yaklaşma sıcaklığı (approach) 15 K civarındadır. Yaklaşma sıcaklığını 5 K’e düşürmek daha düşük kazan sıcaklığında çalışmayı mümkün kılar ama plaka sayısını belirgin şekilde artırır. Seçim, işte bu verim-maliyet dengesinde yapılır.

Not: Bu sayısal değerler yalnızca örnek amaçlıdır; gerçek seçim proje verisiyle yapılmalıdır.

Boyutlandırmada sık yapılan hatalar

• Aşırı emniyet payı: Kapasiteyi gereksiz büyütmek ilk yatırımı artırır, düşük hızda çalışma nedeniyle kirlenmeyi hızlandırır.
• Kirlilik faktörünün ihmali: Şehir suyu, kuyu suyu veya eski tesisat suyu için uygun fouling payı bırakılmazsa eşanjör kısa sürede yetersiz kalır.
• Basınç kaybının gözden kaçması: Plaka sayısı ve kanal geometrisi pompa seçimini doğrudan etkiler.
• Rejim hatası: Yerden ısıtma devresinde 70 °C rejimi yazmak, tüm hesabı geçersiz kılar.

Hesabın adım adım nasıl yapıldığını ve plaka sayısının nasıl belirlendiğini ısı eşanjörü hesabı ve LMTD yazımızda, kapasite-plaka ilişkisini ise kaç plakalı eşanjör gerekir yazımızda detaylandırdık. Karmaşık projelerde mühendislik ve danışmanlık desteği almak, yanlış seçimin bedelinden çok daha ekonomiktir.

Apartman, site, otel ve hastane uygulamaları

Apartman kalorifer eşanjörü

Orta ölçekli apartmanlarda tek bir ayırıcı eşanjör, kazan devresini tüm blok radyatör tesisatından ayırmak için yeterli olabilir. Burada kritik konu, eski tesisattaki tortunun eşanjöre taşınmasıdır; giriş hattına uygun filtre ve pislik tutucu konulmadan yapılan montajlar, ilk sezonda tıkanma ile sonuçlanabilir.

Site ve çok bloklu yerleşimler

Sitelerde genellikle merkezi kazan dairesinden çıkan ana hat, her blokta ayrı bir eşanjör ile bloğun kendi devresine aktarılır. Bu kurgu hem ısı payı ölçümünü kolaylaştırır hem de bir bloktaki arızanın diğer blokları etkilemesini önler. Blok bazlı eşanjörlerde kapasitelerin birbirinden farklı olması normaldir; her blok kendi ısı yüküne göre hesaplanmalıdır.

Otel ve hastane

Otel ve hastanelerde kesintisiz işletme zorunluluğu vardır. Bu nedenle çoğu projede ısıtma eşanjörü yedekli (2 × %60 veya 2 × %100) kurgulanır; böylece bakım sırasında sistem durmaz. Ayrıca kullanım sıcak suyu tarafı ile kalorifer tarafı ayrı eşanjörlerle çözülür, çünkü ikisinin rejimi ve hijyen gereksinimi farklıdır.

Kirlenme, kireç ve temizlik periyodu

Plakalı eşanjörün en büyük düşmanı kireç ve tortudur. Plakalar arası kanallar milimetrenin altındadır; birkaç milimetrelik birikim bile ısı transferini ciddi biçimde düşürür ve basınç kaybını artırır. Sonuç, kazanın daha uzun süre çalışması, yakıt tüketiminin artması ve konforun düşmesidir.

Ne sıklıkla temizlik gerekir?

• Yumuşak su, şartlandırılmış kapalı devre: genellikle 2 yılda bir kontrol yeterli olabilir.
• Sert su veya açık devre besleme: her ısıtma sezonu öncesi kontrol, gerekirse yıllık temizlik.
• Kuyu suyu, yüksek askıda katı madde: sezon içi ara kontroller önerilir.

Temizlik yöntemleri

• CIP (yerinde kimyasal sirkülasyon): Eşanjör sökülmeden, uygun kimyasalın pompa ile devrettirilmesi. Hafif ve orta kireçlenmede etkilidir.
• Mekanik temizlik: Contalı tip eşanjörün açılıp plakaların tek tek temizlenmesi. Ağır kirlilikte tek kalıcı çözümdür ve açılan eşanjörde conta takımının durumu mutlaka değerlendirilmelidir.

Uygulama detayları, kimyasal seçimi ve sık yapılan hatalar için plakalı eşanjör temizliği rehberimize göz atabilirsiniz. Periyodik bakım programı kurmak isteyen yönetimler için teknik servis ekibimiz saha planlaması yapmaktadır.

Arıza belirtileri, conta ve plaka değişimi

Dikkat edilmesi gereken belirtiler

• İkincil devre gidiş sıcaklığının hedefe ulaşmaması, üst katlarda ısınma şikâyeti.
• Eşanjör giriş-çıkış basınç farkının zamanla artması (tıkanma göstergesi).
• Şase çevresinden damlama veya nemlenme (conta yorulması).
• Devrelerden birinde sürekli basınç düşmesi veya diğer devrede açıklanamayan basınç artışı (plaka delinmesi şüphesi).
• Kazanın sık devreye girip çıkması, yakıt tüketiminde beklenmedik artış.

Conta değişimi

Contalar ısı, basınç ve kimyasal etkiyle zamanla sertleşir ve elastikiyetini kaybeder. Eşanjör her açıldığında contaların durumu kontrol edilmeli, sertleşme veya ezilme varsa takım halinde yenilenmelidir. Vefa Heat olarak contayı imal etmiyor, orijinal ölçüye uygun olarak temin ediyoruz: yaygın marka ve modellere uygun eşanjör contalarını tedarik ediyor, stoklu kalemlerde hızlı teslim sağlıyoruz. Doğru conta seçimi için model, plaka tipi ve sıcaklık rejimi bilgisi gerekir.

Plaka değişimi

Delinmiş, çatlamış veya korozyona uğramış plakalar onarılmaz, değiştirilir. Kısmi değişimde yeni plakanın mevcut paketle aynı desen ve kalınlıkta olması şarttır. Kapasite artışı gerektiğinde ise şasenin izin verdiği ölçüde plaka ilavesi yapılabilir. Plakayı da imal etmiyor, projeye uygun tipte eşanjör plakası temin ediyoruz.

Kalorifer eşanjörü fiyatları ve teklif için gereken veriler

Kalorifer eşanjörü fiyatları tek bir rakamla ifade edilemez; fiyat, seçilen kapasite ve konfigürasyona göre belirlenir. Fiyatı etkileyen ana kalemler şunlardır:

• Kapasite (kW) ve buna bağlı plaka sayısı ile yüzey alanı.
• Plaka malzemesi (paslanmaz çelik kalitesi, agresif akışkanda farklı alaşım ihtiyacı).
• Conta malzemesi ve çalışma sıcaklığı sınırı.
• Şase basınç sınıfı ve bağlantı çapı/tipi.
• Contalı mı lehimli mi olduğu; yedekli kurgu gerekip gerekmediği.
• Montaj, izolasyon ve devreye alma kapsamı.

Hızlı ve doğru teklif için bize iletmeniz gerekenler

• Isı yükü (kW) veya bina/blok bilgisi (daire sayısı, m², kullanım tipi).
• Birincil devre giriş-çıkış sıcaklıkları.
• İkincil devre giriş-çıkış sıcaklıkları (radyatör mü, yerden ısıtma mı?).
• Debiler biliniyorsa m³/h cinsinden değerler.
• İzin verilen maksimum basınç kaybı ve çalışma basıncı.
• Akışkan ve su kalitesi bilgisi (şehir suyu, kuyu suyu, glikol oranı vb.).
• Mevcut eşanjör varsa marka, model ve etiket fotoğrafı.
• Montaj alanı ölçüleri ve bağlantı çapları.

Fiyatı etkileyen faktörlerin ayrıntılı dökümü için plakalı eşanjör fiyatları yazımızı inceleyebilir, proje verilerinizle birlikte iletişim sayfamız üzerinden bize ulaşabilirsiniz.

Sık sorulan sorular

Kalorifer eşanjörü nedir, ne işe yarar?

Kalorifer eşanjörü, merkezi ısıtma tesisatında kazan devresi ile radyatör veya yerden ısıtma devresini birbirinden ayıran, ısıyı ise karışım olmadan aktaran bir ısı transfer ekipmanıdır. İki devre arasında basınç ayrımı sağlar, eski tesisattaki tortu ve kirin kazan tarafına geçmesini engeller, düşük sıcaklık gerektiren yerden ısıtma devrelerinin güvenle yönetilmesine imkân verir. Apartman, site, otel, hastane ve endüstriyel tesislerde standart bir çözümdür. Bölgesel ısıtma veya jeotermal hatta bağlı binalarda ise bina tesisatını şebekeden ayıran zorunlu arayüz görevini görür.

Apartman kalorifer eşanjörü seçiminde nelere dikkat edilmeli?

Öncelikle bloğun gerçek ısı yükü belirlenmeli, tahmini kapasiteyle ilerlenmemelidir. İkincil devrenin rejimi (radyatör mü yerden ısıtma mı) ve birincil devre sıcaklıkları netleştirilmelidir. Eski tesisatlarda su kalitesi genellikle sorunludur; bu nedenle giriş hattına uygun pislik tutucu ve filtre konulması, kirlilik payının hesaba dahil edilmesi gerekir. İleride kapasite artışı ihtimali varsa şaseye plaka ilavesine izin veren contalı tip tercih edilmelidir. Son olarak, bakım için eşanjörün etrafında plaka sökümüne yetecek serbest alan bırakılmalıdır.

Kalorifer eşanjörü temizliği ne sıklıkla yapılmalı?

Periyot, su kalitesine ve işletme koşullarına bağlıdır. Şartlandırılmış kapalı devrede ve yumuşak suda iki yılda bir kontrol yeterli olabilirken, sert su veya açık besleme durumunda her ısıtma sezonu öncesi kontrol, gerekirse yıllık temizlik önerilir. Kuyu suyu kullanılan veya askıda katı madde yükü yüksek sistemlerde sezon içi ara kontroller gerekir. Karar için en güvenilir gösterge, eşanjör giriş-çıkış basınç farkının ve sıcaklık performansının izlenmesidir. Basınç farkı devreye alma değerine göre belirgin şekilde arttıysa temizlik zamanı gelmiş demektir.

Eşanjör contası ne zaman değiştirilmeli?

Contalar ısı, basınç ve kimyasal etkiyle zamanla sertleşir, ezilir ve elastikiyetini kaybeder. Şase çevresinden damlama ya da nemlenme görülmesi net bir değişim işaretidir. Ayrıca eşanjör mekanik temizlik için her açıldığında contalar mutlaka gözden geçirilmeli; sertleşme, yırtılma veya kalıcı deformasyon varsa takım halinde yenilenmelidir. Tek tek conta değiştirmek yerine takım yenilemek, sızdırmazlığın homojen olması açısından daha güvenlidir. Doğru conta için eşanjörün markası, modeli, plaka tipi ve çalışma sıcaklığı bilgisi gereklidir.

Eşanjör kapasitesi yetersiz kalırsa ne yapılır?

İlk adım, gerçekten kapasite yetersizliği mi yoksa kirlenme kaynaklı performans düşüşü mü olduğunu ayırt etmektir. Basınç farkı artmış ve sıcaklık farkı bozulmuşsa önce temizlik yapılmalıdır. Temizlik sonrası performans hâlâ yetersizse, contalı tip eşanjörlerde şasenin izin verdiği ölçüde plaka ilavesiyle kapasite artırılabilir. Şase sınırına gelinmişse yeni bir eşanjör seçimi gerekir. Kapasite artışı kararı öncesinde pompa debisi, hidrolik denge ve devre rejimi de kontrol edilmelidir; sorun çoğu zaman tek bir ekipmanda değil, sistem dengesizliğindedir.

Lehimli eşanjör kalorifer devresinde kullanılabilir mi?

Evet, ancak sınırlı koşullarda. Lehimli eşanjörler kompakt ve ekonomiktir; küçük kapasiteli zon ayrımlarında, yerden ısıtma kollektör beslemelerinde ve dar hacimli mekanik odalarda avantaj sağlar. Buna karşılık sökülemedikleri için mekanik temizlik yapılamaz, yalnızca kimyasal sirkülasyonla temizlenebilirler. Su kalitesi kötü, kireç yükü yüksek veya kapasite büyük sistemlerde contalı plakalı tip daha doğru tercihtir. Karar verirken yalnızca ilk yatırım maliyetine değil, sistemin ömrü boyunca oluşacak bakım ve değişim maliyetine bakmak gerekir.

Sonuç

Kalorifer eşanjörü, merkezi ısıtma sistemlerinde küçük görünen ama tüm sistemin verimini belirleyen bir ekipmandır. Doğru kapasitede seçilmiş, uygun filtrelerle korunmuş ve düzenli bakımı yapılan bir eşanjör; kazanın daha düşük sıcaklıkta çalışmasını, yakıt tüketiminin azalmasını ve konforun her katta eşit dağılmasını sağlar. Buna karşılık yanlış boyutlandırma, ihmal edilen temizlik ve geciken conta değişimi, kısa sürede kapasite kaybı ve plansız duruşlarla sonuçlanır.
