Contalı plakalı, lehimli ve borulu eşanjör; separatör, denge kabı ve tank imalatı. Contasını kendimiz üretiyor, plakasını tedarik ediyoruz; servisini de biz veriyoruz.
Referanslarımızdan bazıları · 344+ proje · 14 sektör
Aşağı kaydırın. Sağdaki kesit iki komşu kanalı gösteriyor: üstte sıcak, altta soğuk akışkan. Aralarında yalnızca 0,5 mm’lik paslanmaz plaka var.
Belgeyi aç ↗Kalite Yönetim Sistemi · QMS-005996 · 13.02.2027

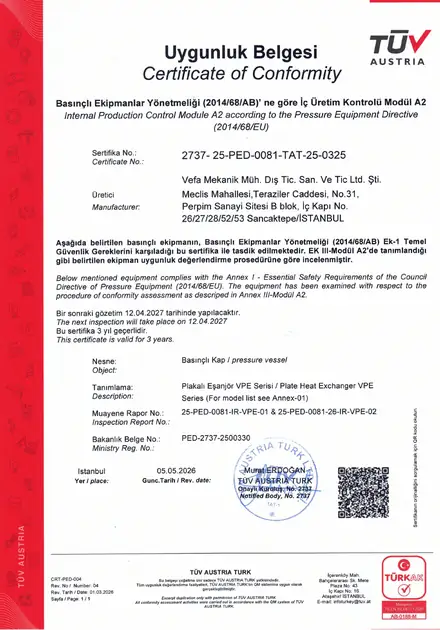

Belgeyi aç ↗TÜV AUSTRIA TURK · Onaylı Kuruluş 2737 · Modül A2

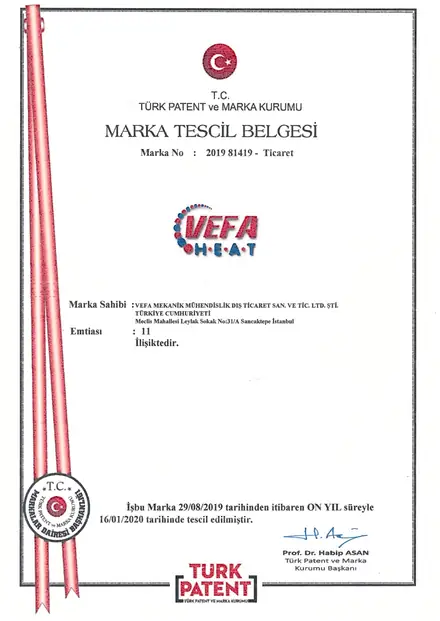

Belgeyi aç ↗Türk Patent · Marka No 2019 81419 · Sınıf 11
Ayrı ayrı ısıtma–soğutma, tanktan tanka aktarma, devrelerin birbirine karışması. Başlığa dokunun; o uygulamanın şeması ve kazanımları açılsın.
Çiğ süt 4°C’de gelir, 72°C’ye ısıtılıp 15 saniye tutulur, sonra tekrar 4°C’ye soğutulur. Kritik nokta şu: sıcak sütün ısısı, girişteki soğuk sütü ön ısıtmakta kullanılır. Süt kendi kendini ısıtır ve kendi kendini soğutur.
Kazandan gelen 85°C’lik devre suyu tesisatta sürekli döner ve içme suyu kalitesinde değildir. Eşanjör, kazan devresinin ısısını şehir suyuna aktarır: iki su birbirine hiç değmeden 10°C’lik şebeke suyu 55°C kullanım suyuna dönüşür.
Soğutma kulesinden gelen su açık devredir; içinde tortu, yosun ve hava vardır. Doğrudan chiller kondenserine verilirse kısa sürede tıkanır. Araya konan eşanjör iki devreyi ayırır: kule tarafı kirli kalır, makine tarafı temiz kalır, ısı yine geçer.
Kazan pompası ile kat pompaları farklı basınçlarda çalışır. İki devre doğrudan bağlanırsa biri diğerini zorlar; üst katlar ısınmaz, alt katlar aşırı ısınır. Araya konan denge kabı devreleri birbirinden bağımsız hâle getirir ve aynı anda havayı, tortuyu da ayırır.
Havuz suyu klorludur ve klor metale saldırır. Bu suyu doğrudan kazandan geçirirseniz kazan kısa sürede delinir. Eşanjör araya girer: havuz suyu kendi devresinde kalır, kazan suyu kendi devresinde. Klora dayanıklı titanyum plaka seçilerek eşanjörün kendisi de korunur.
Oda termostatı sık sık “ısındı, dur” / “soğudu, çalış” dediğinde kompresör kısa aralıklarla devreye girer. Bu, bir arabayı sürekli çalıştırıp durdurmaya benzer: hem yakar hem yıpratır. Buffer tank ısıyı depolar, cihaz bir çalıştığında daha uzun süre çalışır ve daha uzun dinlenir.
Kartların üzerine gelin — her ürün kendi iç yapısını gösteriyor.

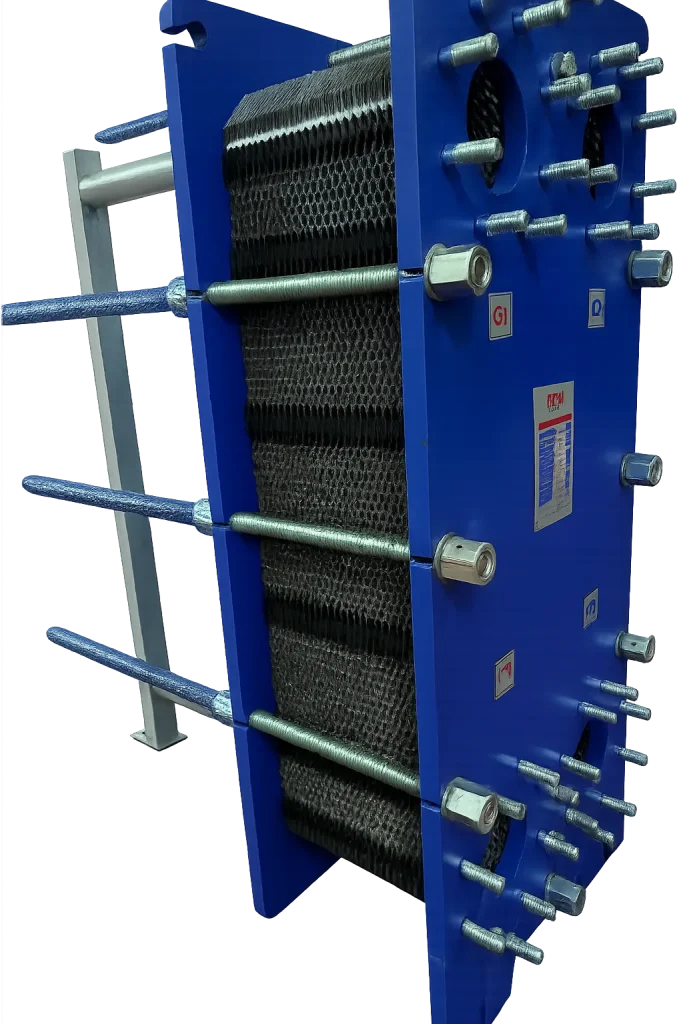

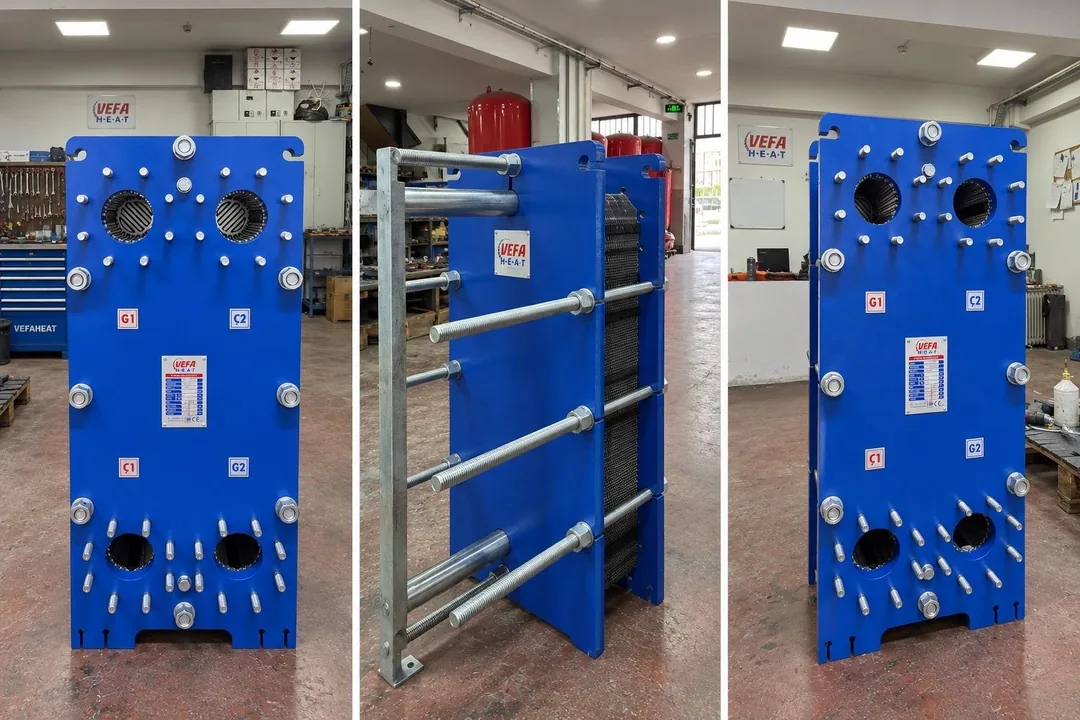

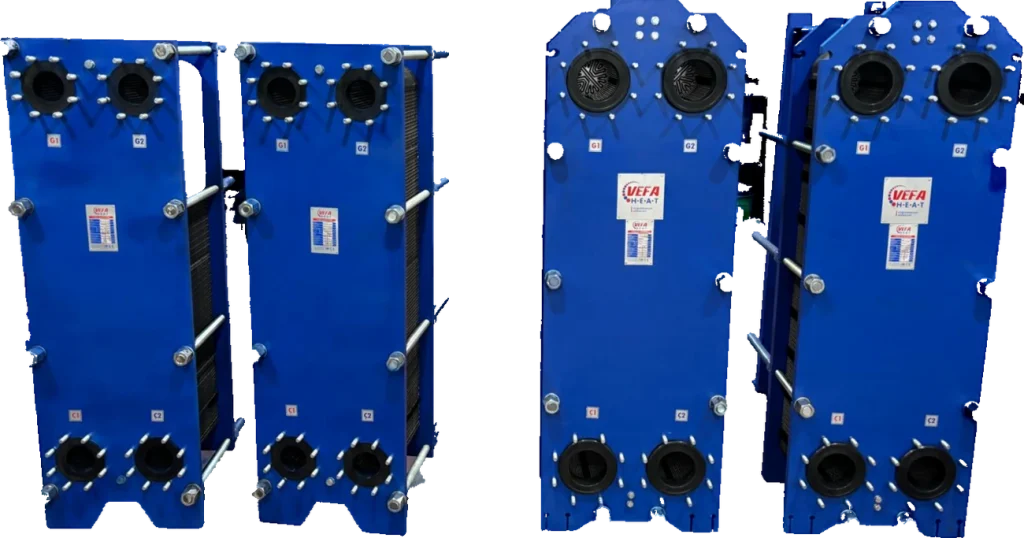

Contalı plakalı eşanjör; ısı transfer plakaları, sızdırmazlık contaları, ön ve arka baskı plakaları ile sıkma elemanlarından oluşan, sökülüp temizlenebilen bir…

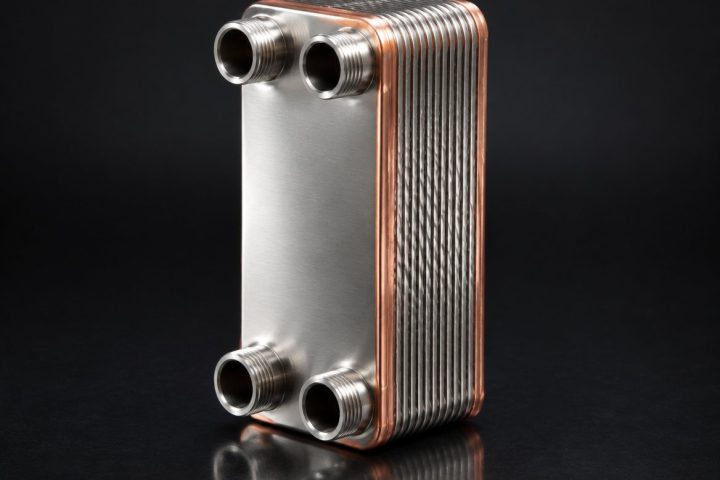

Lehimli eşanjörde plakalar conta ve sıkma cıvatası kullanılmadan, vakum fırınında bakır veya nikel ile birbirine lehimlenir. Ortaya kendi kendini taşıyan,…

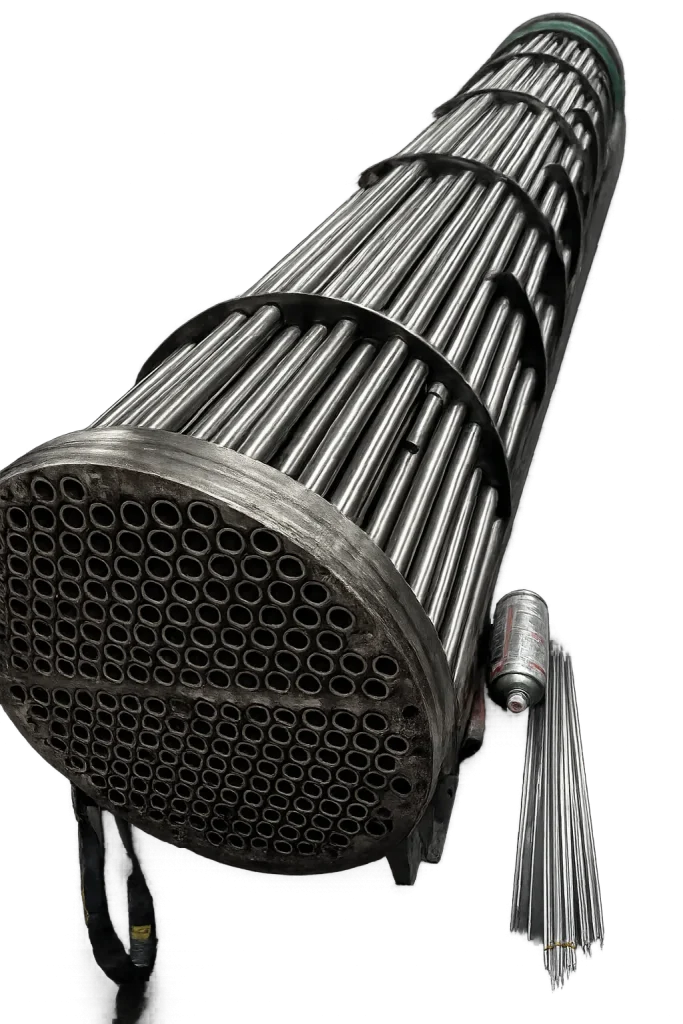

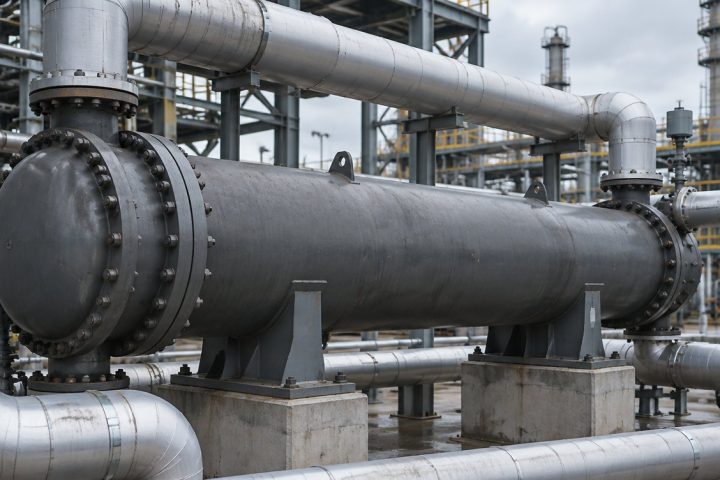

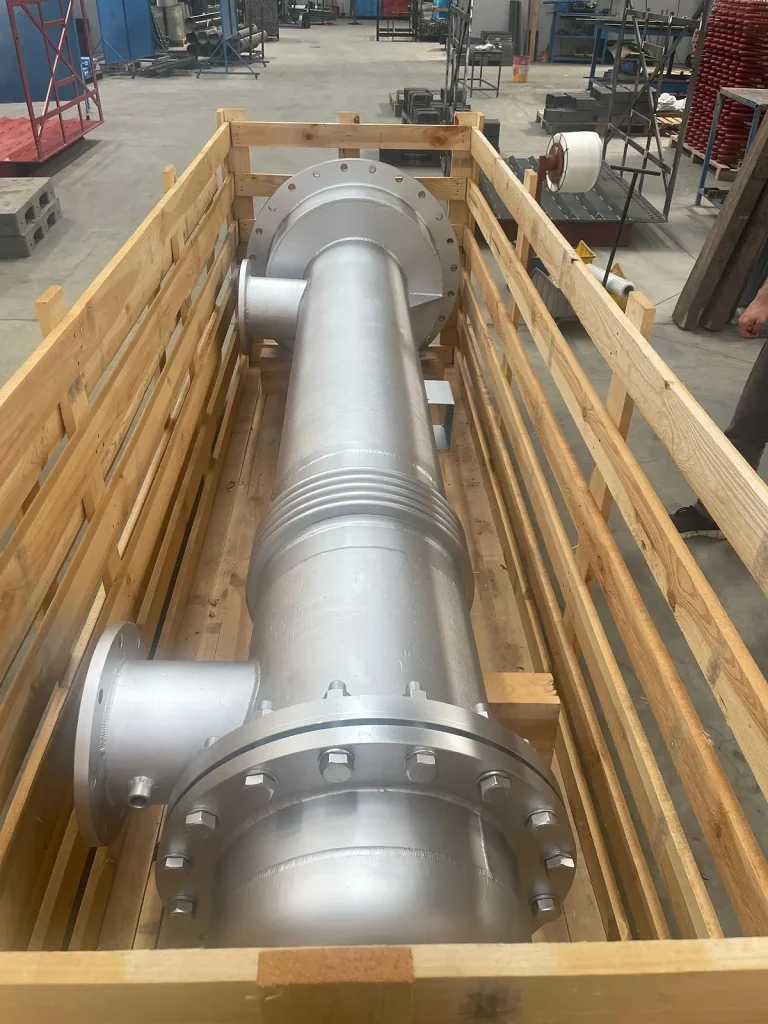

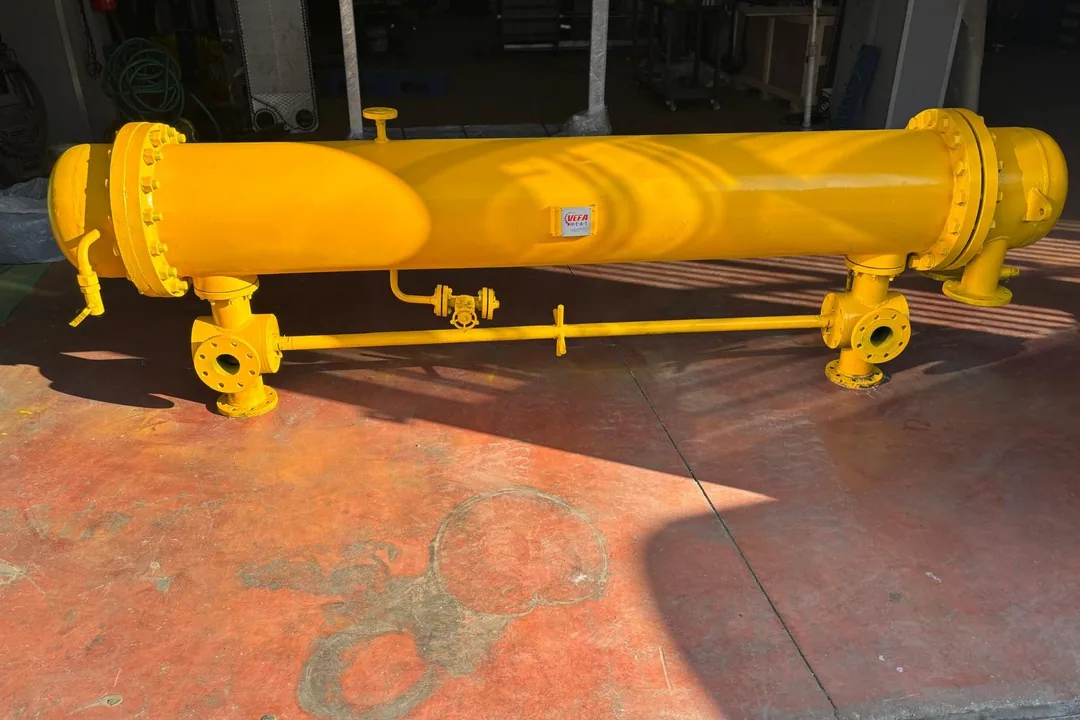

Borulu (gövde–boru / shell & tube) eşanjör, bir gövde içine yerleştirilen boru demetinden oluşur. Bir akışkan boruların içinden, diğeri boruların…

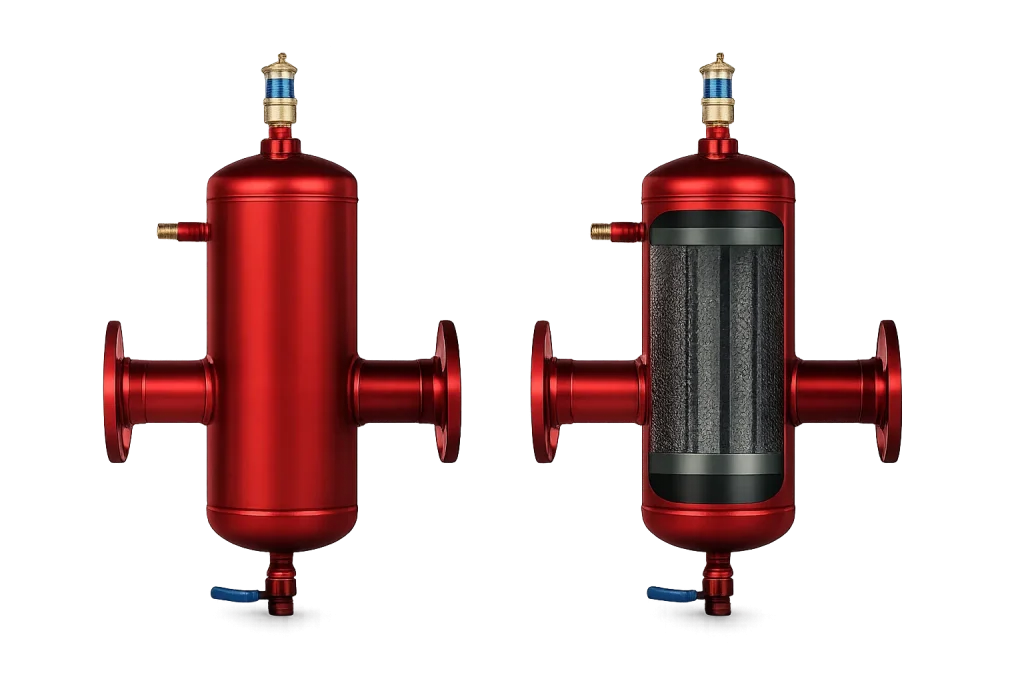

Separatörler, kapalı devre ısıtma ve soğutma tesisatlarında dolaşan suyun içindeki havayı ve tortuyu ayıran özel imalat cihazlardır. Su, geniş gövde…

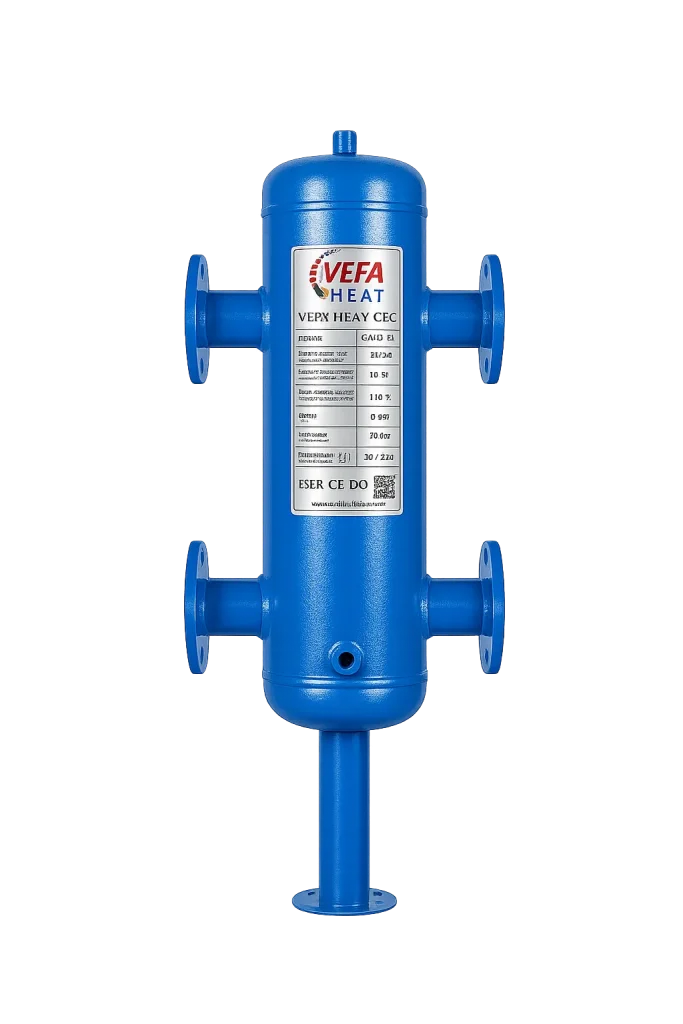

Isıl denge elemanları (denge kabı, hidrolik ayrıştırıcı, buffer tank), kazan devresi ile ısıtma devresi arasındaki hidrolik etkileşimi keser. İki devre…

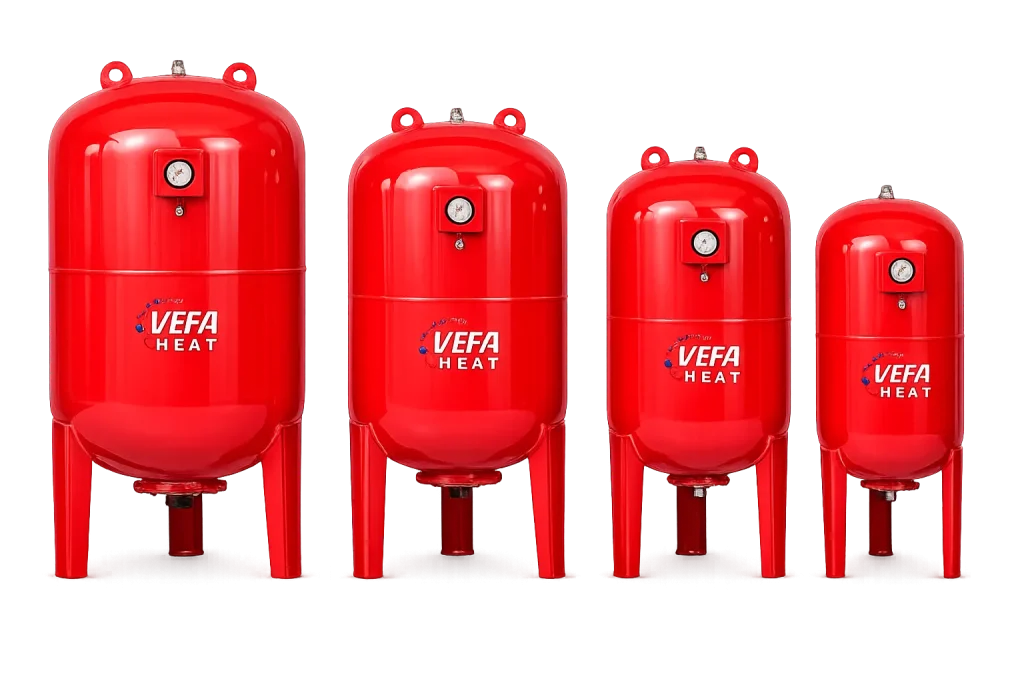

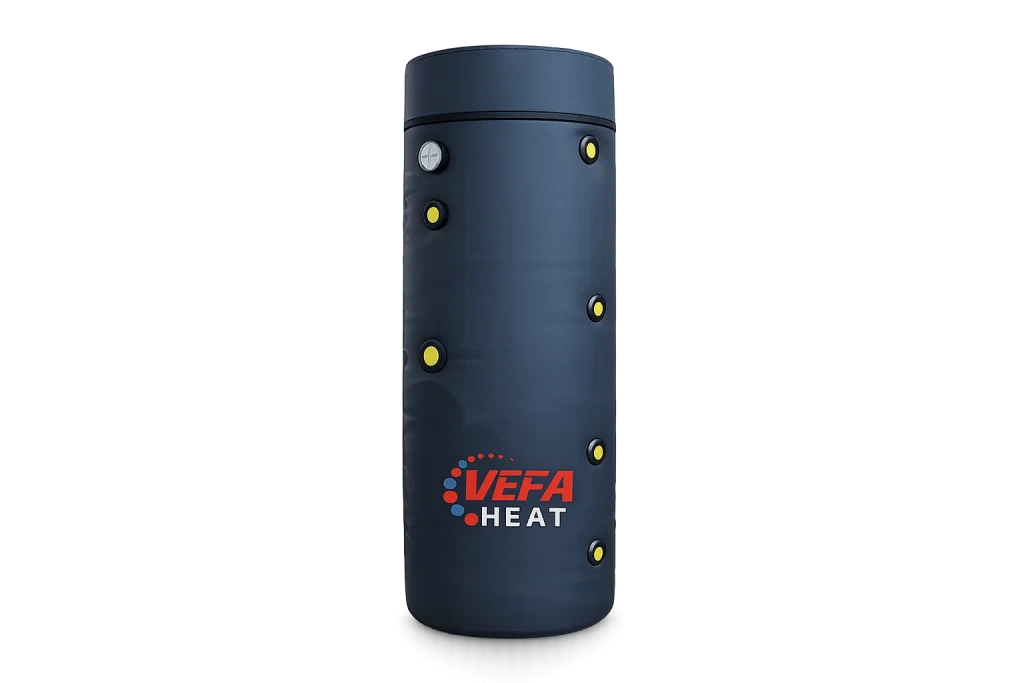

Mekanik tesisatın depolama ve basınç dengeleme ihtiyacını karşılayan tank grubudur: genleşme–büzüşme tankları, akümülasyon tankları, modüler su depoları ve hızlı boylerler.…

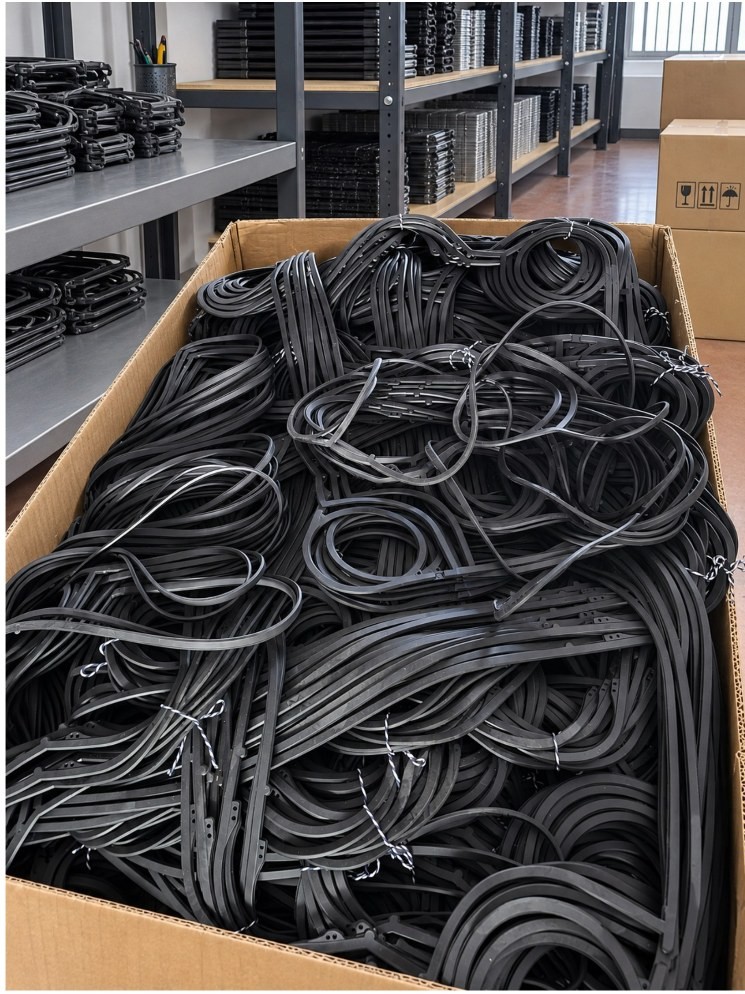

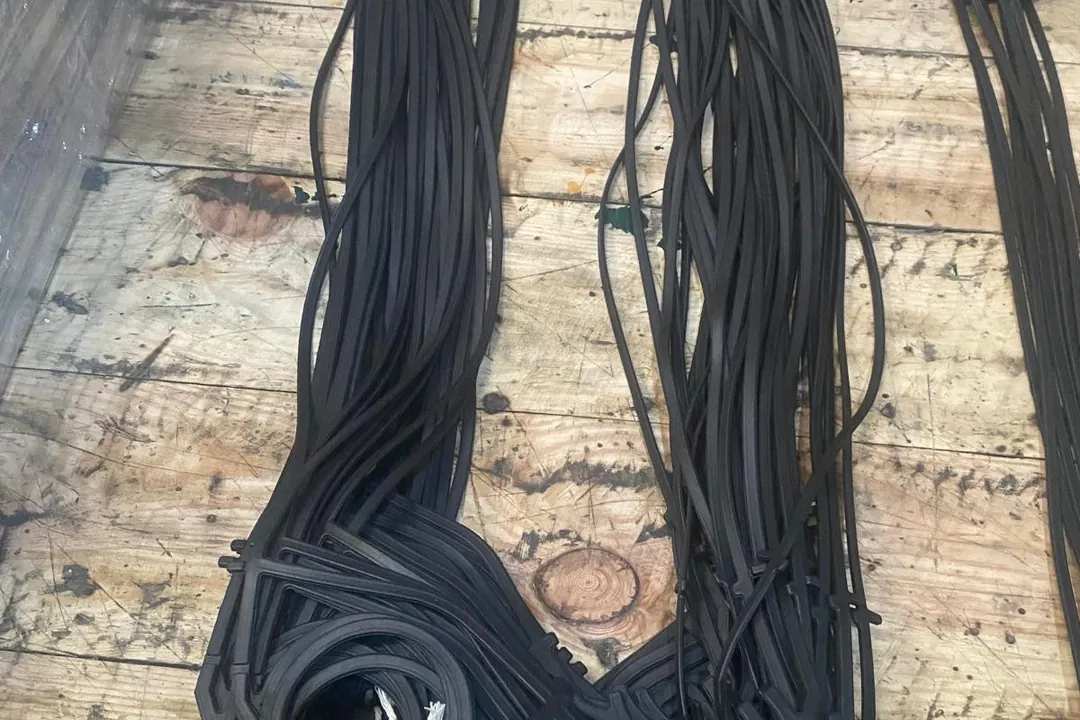

Eşanjör contası, plakalar arasındaki sızdırmazlığı sağlayan ve akışkanın hangi kanaldan geçeceğini belirleyen elastomer elemandır. Vefa Heat contayı dışarıdan tedarik etmez:…

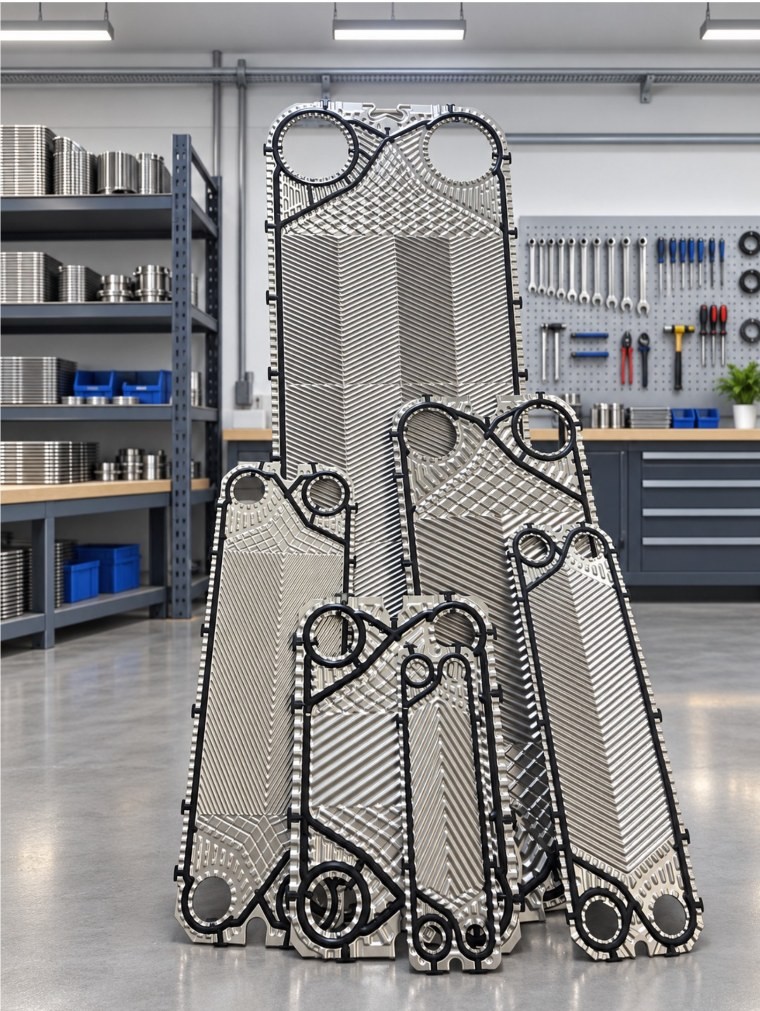

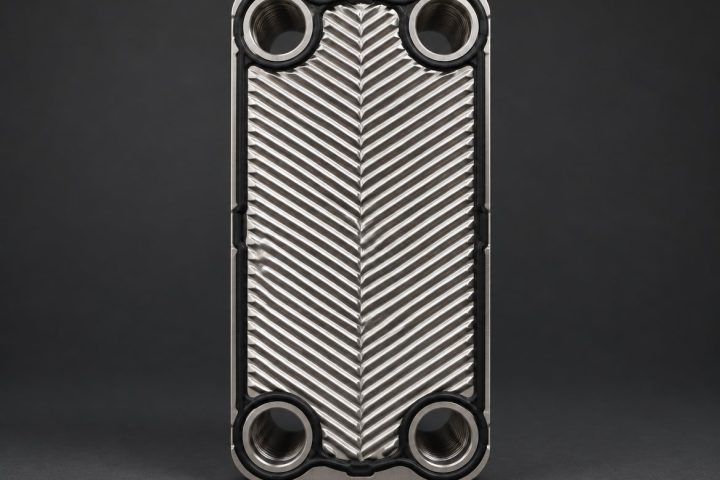

Eşanjör plakası, ısının fiilen geçtiği yüzeydir. Üzerine preslenen chevron (balıkkılçığı) deseni akışkanı düşük debilerde bile türbülanslı hâle getirir; bu sayede…
Her iş aynı sırayla ilerler; hangi adımda olduğunuzu her zaman bilirsiniz.
Debi, giriş–çıkış sıcaklıkları ve akışkan tipiyle gerekli yüzey alanı hesaplanır.
Basınç kaybı hedefine göre plaka deseni, malzeme kalitesi ve conta cinsi belirlenir.
Gövde kaynaklı konstrüksiyon ve conta üretimi kendi tesisimizde yapılır; plakalar tedarik edilip pakete monte edilir.
Her ürün testten geçirilir ve raporlanır; kayıt altına alınmadan sevk edilmez.
Sıkma torku ve paket boyu ayarı yapılır, ilk çalıştırma birlikte gerçekleştirilir.
Açma–temizlik, conta değişimi ve plaka yenileme planlanır; duruş süresi öngörülebilir olur.
Isı transferinin olduğu her hatta devreye alınmış imalatlarımız var.
Pastörizasyon, CIP hatları
Proses soğutma, temiz buhar
Korozif akışkan, yüksek basınç
Kondenser, yağ soğutma
Merkezi soğutma, deniz suyu
Proses suyu, ısı geri kazanım
Chiller, soğutma kulesi
Hızlı boyler, kullanma suyu
Aradığınız soru yoksa doğrudan arayın; teknik ekibimiz yanıtlar.
Contalı tipte plakalar birbirine conta ile, lehimli tipte kaynak/lehim ile birleşir. Lehimli tip daha kompakt ve görece daha ekonomiktir, ancak sökülüp temizlenemez. Servis ve temizlik gereken hatlarda contalı tip tercih edilir.
Hayır. İki akışkan, aralarındaki paslanmaz plaka ve contalarla tamamen ayrılmıştır; yalnızca ısı plakanın üzerinden geçer. Bir conta yorulduğunda akışkan diğer devreye değil, dışarı sızacak şekilde tasarlanır — bu yüzden gıda ve içme suyu hatlarında güvenle kullanılır.
Evet. Orijinal ölçülere sadık kalınarak hazırlanan kendi kalıplarımızla 0,01 m² – 3 m² aralığında conta üretiyoruz. Talebe göre polimer karışımı özelleştirilebilir; üretilen contalar teslim öncesi teste tabi tutulur.
Genellikle plaka yüzeyindeki kireç–tortu birikimi ya da conta yorulması sebeptir. Etiketteki model bilgisi ve plaka sayısıyla arayın; sökmeden önce hangi contanın gerektiğini söyleyebiliyoruz.
Sıcak ve soğuk tarafın debisi, giriş–çıkış sıcaklıkları, akışkan tipi ve varsa maksimum izin verilen basınç kaybı. Bu dört bilgiyle plaka tipi, yüzey alanı ve conta malzemesini seçip fiyat çalışması gönderiyoruz.
Sıcaklık ve debi değerleri elimize geçtiği anda uygun plaka tipi, yüzey alanı ve conta malzemesiyle birlikte fiyat çalışması yapıyoruz.
