Separatörler, kapalı devre ısıtma ve soğutma tesisatlarında dolaşan suyun içindeki havayı ve tortuyu ayıran özel imalat cihazlardır. Su, geniş gövde içinde yavaşlar; hava yukarı çıkıp pürjörden atılır, ağır tortu ise dibe çöker ve boşaltma vanasından alınır. Vefa Heat; hava ayırıcı, tortu tutucu ve ikisini tek gövdede birleştiren paket tip olarak üretir.
Ayırıcı seçimi, sistemden neyin uzaklaştırılacağına göre yapılır: hava, tortu ya da ikisi birden.
| Özellik | Hava | Tortu | Kombine | Manyetik |
|---|---|---|---|---|
| Ayırdığı | Serbest ve çözünmüş hava | Kum, pas, kaynak curufu | Hava ve tortu birlikte | Manyetit (demir oksit) |
| Çalışma prensibi | Hız düşürme + iç eleman yüzeyinde kabarcık toplama | Hız düşürme + çökeltme haznesi | Tek gövdede iki bölge | Kalıcı mıknatıs + çökeltme |
| Bağlantı | Flanşlı veya dişli | Flanşlı veya dişli | Flanşlı | Flanşlı veya dişli |
| Nerede kullanılır | Pompa emişi öncesi, kazan çıkışı | Pompa ve eşanjör öncesi | Yer darlığı olan kazan daireleri | Eski çelik borulu tesisatlar |
Hava, ısı transferini düşürür ve pompada kavitasyona yol açar.
Tabandaki tahliye vanasından biriken tortu boşaltılır.
İki cihaz yerine tek gövde; montaj ve maliyet avantajı sağlar.
Siyah manyetit tozu ısı pompası ve kombilerde en sık arıza sebebidir.
Aradığınız model listede yoksa veya elinizde sökülmüş bir parça varsa fotoğrafını ve etiket bilgisini gönderin; ölçüp imal ediyoruz.
Tesisatta dolaşan suyun hızı, geniş separatör gövdesine girdiğinde belirgin biçimde düşer. Yavaşlayan akışta çözünmüş hava kabarcıkları yukarı doğru toplanır ve gövdenin üstündeki otomatik hava atma pürjörüyle sistemden atılır. Kireç, pas ve kaynak artığı gibi ağır partiküller ise yerçekimiyle dibe çöker; gövdenin altındaki boşaltma musluğu açılarak periyodik olarak alınır. İç yüzeyde kullanılan paslanmaz elek, partikül tutma verimini artırır.
Değerler proje bazında değişir. Debi, giriş–çıkış sıcaklıkları ve akışkan tipini iletirseniz kesin seçimi yapıp bildiririz.
Aşağıdaki hatlarda devreye alınmış imalatlarımız bulunuyor.
Aradığınız soru burada yoksa doğrudan arayın; teknik ekibimiz yanıtlar.
Yer varsa ayrı ayrı kullanılabilir, ancak paket tip ikisini tek gövdede birleştirir ve montaj maliyetini düşürür. Tesisatta hem havanın hem tortunun sorun olduğu çoğu uygulamada paket tip daha mantıklıdır.
Primer (kazan) devresi ile sekonder (tesisat) devresinin arasına. Bu nokta hem hidrolik denge hem hava ve tortu ayırma için en verimli konumdur.
Devreye alındıktan sonraki ilk haftalarda daha sık, sistem oturduktan sonra periyodik bakım takvimine bağlanarak. Yeni tesisatta kaynak artığı ve pas birikimi ilk dönemde yoğundur.
Separatörlerde seçim, hattın nominal çapına göre yapılır. Aşağıdaki üç tablo hava ayırıcı, tortu tutucu ve paket hava–tortu ayırıcı gövdelerinin ölçülerini verir.

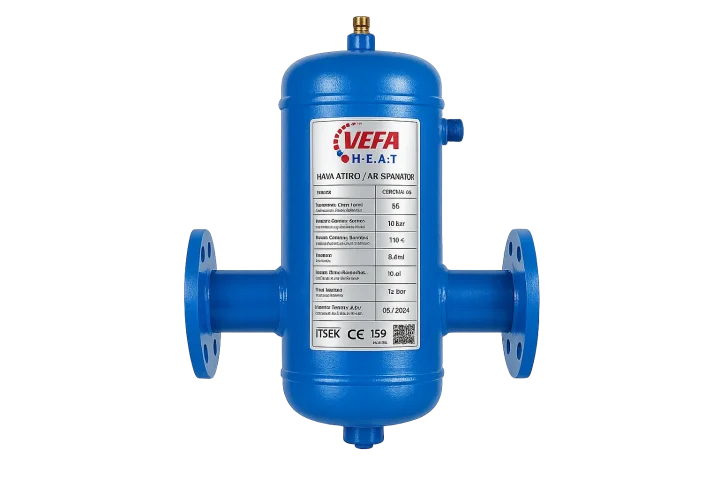

Sistemdeki serbest ve çözünmüş havayı toplayıp otomatik purjörle atan gövde.
| Çap (DN) | L (mm) | L1 (mm) | H (mm) | d |
|---|---|---|---|---|
| DN 50 | 300 | 270 | 475 | 1/2" |
| DN 65 | 300 | 270 | 475 | 1/2" |
| DN 80 | 400 | 360 | 600 | 1/2" |
| DN 100 | 400 | 360 | 600 | 1/2" |
| DN 125 | 600 | 520 | 800 | 1/2" |
| DN 150 | 600 | 520 | 800 | 1/2" |
| DN 200 | 750 | 625 | 950 | 1" |
| DN 250 | 850 | 750 | 1100 | 1" |
| DN 300 | 950 | 850 | 1300 | 1" |
| DN 350 | 1100 | 1000 | 1500 | 1" |
| DN 400 | 1200 | 1100 | 1700 | 1" |
Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.

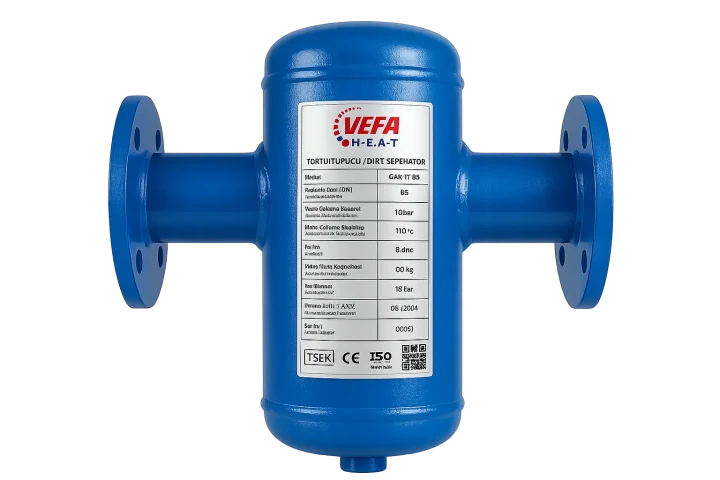

Tesisattaki tufal, kum ve korozyon ürünlerini gövde dibinde biriktirip blöfle atan tip.
| Çap (DN) | L (mm) | L1 (mm) | H (mm) | d |
|---|---|---|---|---|
| DN 50 | 300 | 270 | 475 | 1" |
| DN 65 | 300 | 270 | 475 | 1" |
| DN 80 | 400 | 360 | 600 | 1" |
| DN 100 | 400 | 360 | 600 | 1" |
| DN 125 | 600 | 520 | 800 | 1" |
| DN 150 | 600 | 520 | 800 | 1" |
| DN 200 | 750 | 625 | 950 | 1" |
| DN 250 | 850 | 750 | 1120 | 2" |
| DN 300 | 950 | 850 | 1350 | 2" |
| DN 350 | 1100 | 1000 | 1500 | 2" |
| DN 400 | 1200 | 1100 | 1700 | 2" |
Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.

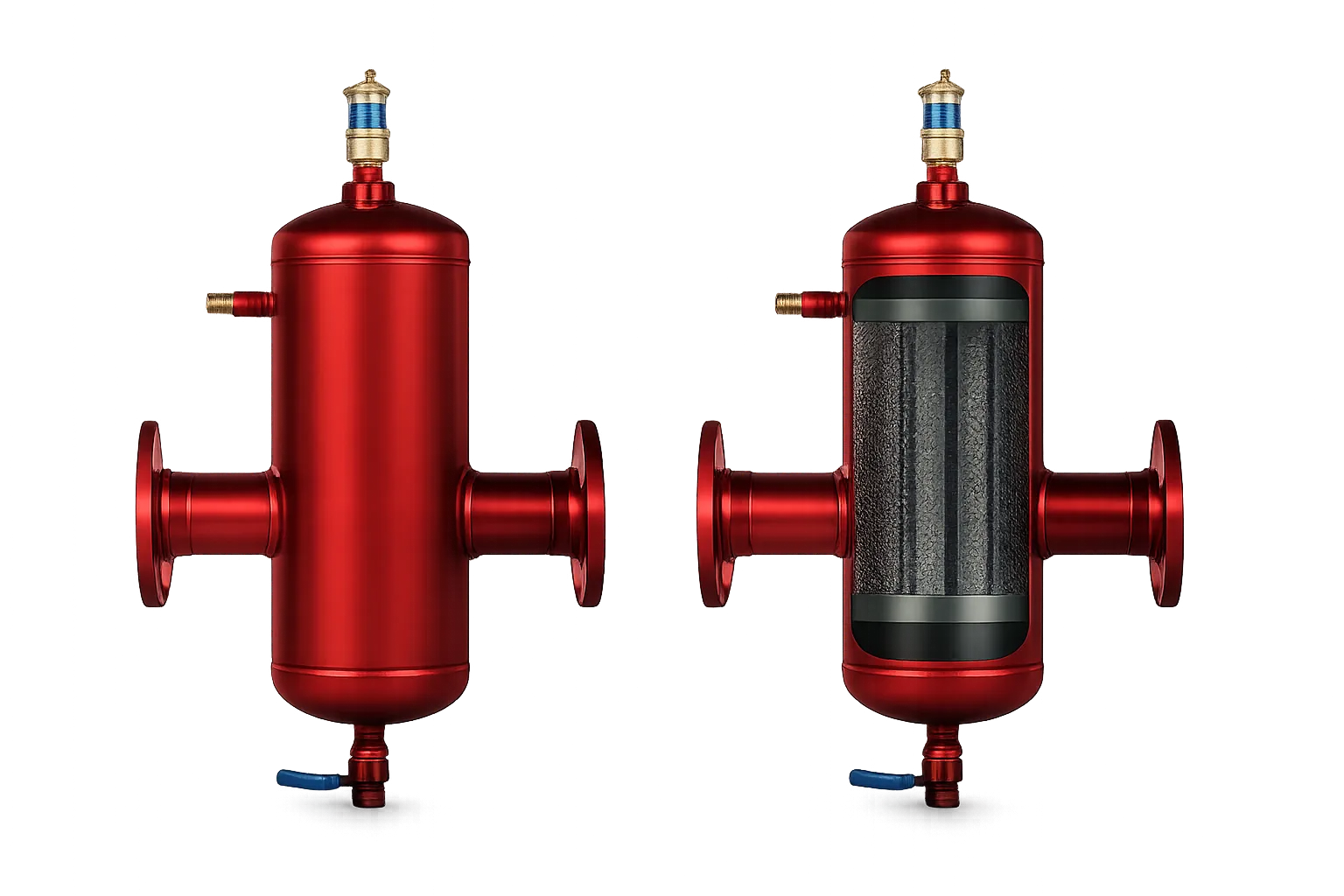

Hava ve tortu ayırma görevini tek gövdede birleştiren, tesisatta yer kazandıran model.
| Çap (DN) | L (mm) | L1 (mm) | H (mm) | d |
|---|---|---|---|---|
| DN 50 | 300 | 270 | 475 | 1/2" |
| DN 65 | 300 | 270 | 475 | 1/2" |
| DN 80 | 400 | 360 | 600 | 1/2" |
| DN 100 | 400 | 360 | 600 | 1/2" |
| DN 125 | 600 | 520 | 800 | 1/2" |
| DN 150 | 600 | 520 | 800 | 1/2" |
| DN 200 | 750 | 625 | 950 | 1" |
| DN 250 | 850 | 750 | 1100 | 1" |
| DN 300 | 950 | 850 | 1300 | 1" |
| DN 350 | 1100 | 1000 | 1500 | 1" |
| DN 400 | 1200 | 1100 | 1700 | 1" |
Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.
L ölçüsü flanşlı, L1 ölçüsü kaynaklı bağlantılı gövde içindir. d, üst tahliye/purjör ağzıdır; tortu tutucuda alt tahliye ağzı d1 olarak ayrıca bırakılır.
Tüm ürün gruplarımızı tek çatı altında üretiyoruz.
Ölçü ve kapasite proje değerlerine göre belirlenir. Aradığınız tip listede yoksa arayın, imalat yapıyoruz.
Kapalı devre bir ısıtma veya soğutma tesisatının ömrünü kısaltan iki şey vardır: içindeki hava ve içinde dolaşan tortu. Separatörler bu ikisini sudan ayırıp sistem dışına alır. Küçük ve ucuz ekipmanlardır ama korudukları pompa, eşanjör ve kazan çok daha pahalıdır.
Su içinde çözünmüş halde hava bulunur. Sıcaklık yükseldiğinde ve basınç düştüğünde bu hava serbest kalır, mikro kabarcıklar halinde devrede dolaşır. Sonuçları şunlardır:
Hava ayırıcı, akışı yavaşlatıp içindeki tel örgü yapıda kabarcıkların birleşmesini sağlar; büyüyen kabarcık yukarı çıkar ve otomatik purjörden atılır. En verimli çalıştığı yer suyun en sıcak, basıncın en düşük olduğu nokta — yani kazan çıkışıdır.
Tortu; montaj artığı kaynak curufu ve talaş, korozyon ürünü manyetit ve çamur, kireç kırıntılarından oluşur. Devrede dolaştıkça:
Tortu tutucu, akışı genişleyen bir hacme alarak hızı düşürür; ağırlaşan parçacıklar dibe çöker ve alttaki tahliye vanasından boşaltılır. Doğru yeri pompanın ve eşanjörün emiş tarafı, yani kazan dönüşüdür.
Karbon çelik tesisatlarda oluşan korozyon ürününün büyük bölümü manyetittir ve manyetiktir. Gövde içine yerleştirilen bir mıknatıs çubuk, çökmeyecek kadar ince olan bu parçacıkları da yakalar. Isı pompası ve yoğuşmalı kazan tesisatlarında, cihaz üreticileri çoğunlukla manyetik tutucuyu şart koşar — garanti şartlarını kontrol etmekte fayda var.
Hava ayırıcı ve tortu tutucu tek gövdede birleştirilebilir. Üst bölmede hava ayrımı, alt bölmede tortu çökeltme yapılır. Yer kazandırır, montaj işçiliğini yarıya indirir ve tek noktadan bakım imkânı verir. Dar kazan dairelerinde en çok tercih edilen çözüm budur.
| Parametre | Neden önemli |
|---|---|
| Debi (m³/h) | Gövde çapını belirler; hız düşmezse ayırma olmaz |
| Bağlantı çapı ve tipi | Flanşlı veya dişli, hat çapıyla uyumlu |
| Çalışma basıncı ve sıcaklığı | Gövde et kalınlığı ve malzeme sınıfı |
| Akışkan | Su, glikol karışımı veya proses sıvısı |
| Manyetik tutucu gerekli mi | Karbon çelik tesisatta ve ısı pompasında evet |
En sık hata, separatörü hat çapına göre seçmektir. Belirleyici olan çap değil debidir; içindeki akış hızı belli bir değerin altına inmezse ne hava ayrılır ne tortu çöker. Bu yüzden separatör gövdesi çoğu zaman bağlantı çapından bir kademe büyük olur.
Vefa Heat hava ayırıcı, tortu tutucu ve paket tip separatörleri projeye göre imal eder; gövde çapı, bağlantı tipi ve manyetik tutucu seçeneği tesisatınıza göre belirlenir. Yeni bir plakalı eşanjör veya denge kabı yatırımı yapıyorsanız, separatörü aynı projede değerlendirmenizi öneririz — eşanjörün ömrünü doğrudan uzatır.
Debi, bağlantı çapı ve akışkan bilgilerinizi iletin; uygun gövdeyi seçip fiyatlandıralım.
Sıcak ve soğuk tarafın debisi, giriş–çıkış sıcaklıkları ve akışkan tipi yeterli. Uygun tip, yüzey alanı ve malzeme seçimiyle birlikte fiyat çalışması gönderiyoruz.
