Plakalı Eşanjör: Modeller, Çeşitleri ve Seçimi
Plakalı eşanjör, ince metal plakaların arka arkaya dizilmesiyle oluşan kanallardan iki akışkanı birbirine karıştırmadan geçiren ve sıcak akışkandaki ısıyı soğuk akışkana aktaran ısı değiştiricidir. Aynı ısıl gücü borulu tiplere göre çok daha küçük bir hacimde sağladığı için merkezi ısıtmadan proses soğutmaya kadar en yaygın kullanılan eşanjör tipidir.
Vefa Heat, 2014’ten beri İstanbul Sancaktepe’den Türkiye geneline plakalı eşanjör imalatı ve tedariki yapıyor. Bu sayfa; plakalı eşanjör modellerini ve çeşitlerini, hangi uygulamada hangisinin seçileceğini, kapasitenin nasıl hesaplandığını ve malzeme kararını tek yerde topluyor.
Kısaca plakalı eşanjör
- Ne işe yarar? İki ayrı devreyi (örneğin kazan devresi ile bina devresini) birbirinden ayırırken ısıyı birinden diğerine aktarır.
- Ana tipleri: Contalı (sökülebilir) plakalı eşanjör ve lehimli (kompakt, sökülemez) plakalı eşanjör.
- Plaka malzemesi: AISI 304, AISI 316 paslanmaz çelik; klorürlü sularda titanyum veya özel alaşımlar.
- Conta malzemesi: NBR, EPDM, Viton (FKM); akışkana ve sıcaklığa göre seçilir.
- Vefa Heat modelleri: VPE serisi contalı plakalı eşanjör (11 gövde modeli) ve VLE serisi lehimli plakalı eşanjör (12 model).
Plakalı eşanjör tipleri: contalı mı, lehimli mi?
İki tip aynı prensiple çalışır; farkı plakaların birbirine nasıl bağlandığıdır. Seçimi belirleyen asıl soru, eşanjörün ileride açılıp temizlenmesinin veya kapasitesinin değiştirilmesinin gerekip gerekmeyeceğidir.
| Contalı plakalı eşanjör | Lehimli plakalı eşanjör | |
|---|---|---|
| Yapı | Plakalar arasında conta, gövde civatalarla sıkılır | Plakalar bakır veya nikelle lehimlenmiş tek parça |
| Sökülüp temizlenebilir mi? | Evet, plaka plaka açılır | Hayır, yalnızca kimyasal (CIP) temizlik |
| Kapasite değişikliği | Plaka ekleyip çıkararak yapılabilir | Yapılamaz, yeni ünite gerekir |
| Tipik kullanım | Merkezi ısıtma, sıcak kullanım suyu, havuz, proses, büyük kapasiteler | Isı pompası, soğutma devreleri, küçük ve orta kapasiteler |
| Bakım | Conta değişimi ve plaka temizliğiyle uzun ömür | Tıkanma veya delinmede genellikle değişim |
| Detay | Contalı eşanjör | Lehimli eşanjör |
Yüksek basınç, çok yüksek sıcaklık, buhar veya partiküllü ağır akışkanlarda plakalı tip yerine borulu eşanjör daha uygun olabilir. Tipler arasındaki farkları plakalı mı borulu mu rehberimizde ayrıntılı anlattık.
Plakalı eşanjör modellerimiz
VPE serisi contalı plakalı eşanjör dişli bağlantılı (1¼” ve 2″) ve flanşlı bağlantılı (DN 65 – DN 200) olmak üzere 11 gövde modelinden oluşur. Her modelin gövde ölçüleri ve bağlantı çapı kendi sayfasında:
VPE-32 · VPE-5TM · VPE-50 · VPE-50M · VPE-65S · VPE-100 · VPE-100M · VPE-100L · VPE-150 · VPE-150M · VPE-TS20
VLE serisi lehimli plakalı eşanjör kompakt devreler, ısı pompası ve soğutma uygulamaları içindir:
VLE-14 · VLE-18 · VLE-20A · VLE-20B · VLE-26 · VLE-30 · VLE-52 · VLE-62 · VLE-76 · VLE-120 · VLE-130 · VLE-200
Plaka sayısı ve plaka tipi, tesisin ısıl yüküne göre hesapla belirlenir; aynı gövdede farklı plaka adetleriyle farklı kapasiteler elde edilir.
Diğer plakalı eşanjör çeşitleri
Contalı ve lehimli tipler uygulamaların büyük bölümünü karşılar. Özel koşullarda şu çeşitler de gündeme gelir:
- Kaynaklı plakalı eşanjör: Plakalar conta yerine kaynakla birleştirilir; contanın dayanamayacağı yüksek sıcaklık, yüksek basınç veya agresif kimyasallarda kullanılır. Mekanik olarak açılamaz.
- Yarı kaynaklı plakalı eşanjör: Plakalar ikişer ikişer kaynaklanır; agresif akışkan kaynaklı kanaldan, diğer akışkan contalı kanaldan geçer. Soğutma (amonyak) ve kimya uygulamalarında tercih edilir.
- Geniş aralıklı (wide gap) plakalı eşanjör: Kanal aralığı büyütülmüştür; lifli veya partiküllü akışkanlarda (meyve suyu, şeker, kağıt prosesi) tıkanmayı azaltır.
- Çift duvarlı plakalı eşanjör: İki akışkanın karışma riskinin kabul edilemediği gıda, ilaç ve içme suyu uygulamalarında sızıntıyı dışarıdan görünür hale getirir.
Bu tiplerden birine ihtiyaç olup olmadığını akışkan, sıcaklık ve basınç verilerine bakarak birlikte değerlendiriyoruz.
Plakalı eşanjör nerelerde kullanılır?
- Merkezi ısıtma ve bölge ısıtma: Kazan veya şebeke devresini bina devresinden ayırır, basınç kademelerini böler.
- Sıcak kullanım suyu: Otel, hastane ve sitelerde anlık veya boylerli sıcak su üretimi. Bkz. otel eşanjörü, hastane eşanjörü.
- Havuz ısıtma: Klorlu havuz suyu için titanyum plaka tercih edilir. Bkz. havuz eşanjörü.
- Soğutma ve chiller devreleri: Kule suyunu kapalı devreden ayırma, serbest soğutma.
- Endüstriyel proses: Gıda, içecek, kimya, ilaç ve tekstilde ısıtma, soğutma ve ısı geri kazanımı.
- Isı pompası ve jeotermal: Kaynak devresini tesisattan ayırma; jeotermal akışkanlarda malzeme seçimi kritik.
- Deniz suyu uygulamaları: Gemi ve kıyı tesislerinde titanyum plaka ile korozyona dayanıklı çözüm.
Plakalı eşanjör seçimi: kapasite nasıl hesaplanır?
Plakalı eşanjör katalogdan değil, tesisin değerlerine göre hesaplanarak seçilir. İlk adım ısıl gücü bulmaktır. Su için pratik formül:
Isıl güç (kW) = Debi (m³/h) × Sıcaklık farkı (°C) × 1,163
Örnek: 10 m³/h su 70 °C’den 50 °C’ye soğuyorsa ısıl güç 10 × 20 × 1,163 ≈ 233 kW’tır. Glikollü sularda ve yağlarda özgül ısı farklı olduğu için bu katsayı değişir.
İkinci adım sıcaklık yaklaşımıdır. İki akışkan arasındaki logaritmik ortalama sıcaklık farkı (LMTD) ne kadar küçükse gereken plaka alanı o kadar büyür. Örneğin çıkış sıcaklıkları arasındaki yaklaşımı 5 °C yerine 2 °C’ye indirmek plaka sayısını belirgin şekilde artırır. Son adımda izin verilen basınç kaybı ve bağlantı çapındaki akış hızı kontrol edilir; bu üç değer birlikte gövde modelini ve plaka adedini belirler. Hesap mantığını ısı eşanjörü hesabı ve plaka sayısı yazımızda ayrıntılı anlattık.
Teklif için gereken bilgiler
- Her iki taraftaki akışkanın cinsi (su, glikol oranı, yağ, proses akışkanı)
- Debi (m³/h) veya ısıl güç (kW)
- Her iki tarafın giriş ve çıkış sıcaklıkları
- İzin verilen basınç kaybı ve çalışma basıncı
- Varsa mevcut eşanjörün etiket fotoğrafı
Fiyatı belirleyen kalemleri plakalı eşanjör fiyatları yazısında bulabilirsiniz.
Plaka ve conta malzemesi nasıl seçilir?
Plaka malzemesini suyun klorür seviyesi ve çalışma sıcaklığı belirler. Kapalı devre ve temiz şebeke suyunda AISI 316 genellikle yeterlidir; klorürü yüksek sularda daha dayanıklı alaşımlar, deniz suyu ve havuz suyunda titanyum gerekir. Karar, devrenin en sıcak çalışma koşuluna göre verilmelidir.
Conta tarafında su ve glikollü devrelerde EPDM, yağlı akışkanlarda NBR, yüksek sıcaklık ve agresif kimyasallarda Viton (FKM) öne çıkar. Yanlış conta seçimi sızıntıya ve erken arızaya yol açar. Mevcut eşanjörünüz için uygun conta ve plakayı eşanjör contası ve eşanjör plakası sayfalarında anlattığımız şekilde tedarik ediyoruz.
Bakım ve temizlik
Kapasite düşüşü, basınç kaybının artması ve conta sızıntısı plakalı eşanjörün bakım zamanının geldiğini gösterir. Contalı tiplerde ünite sökülür, plakalar tek tek temizlenir, gerekirse contalar yenilenir ve doğru sıkma ölçüsüyle yeniden toplanır. Lehimli tiplerde ise kimyasal devridaim temizliği uygulanır. Ayrıntılar: plakalı eşanjör temizliği, eşanjör conta değişimi ve plakalı eşanjör servisi.

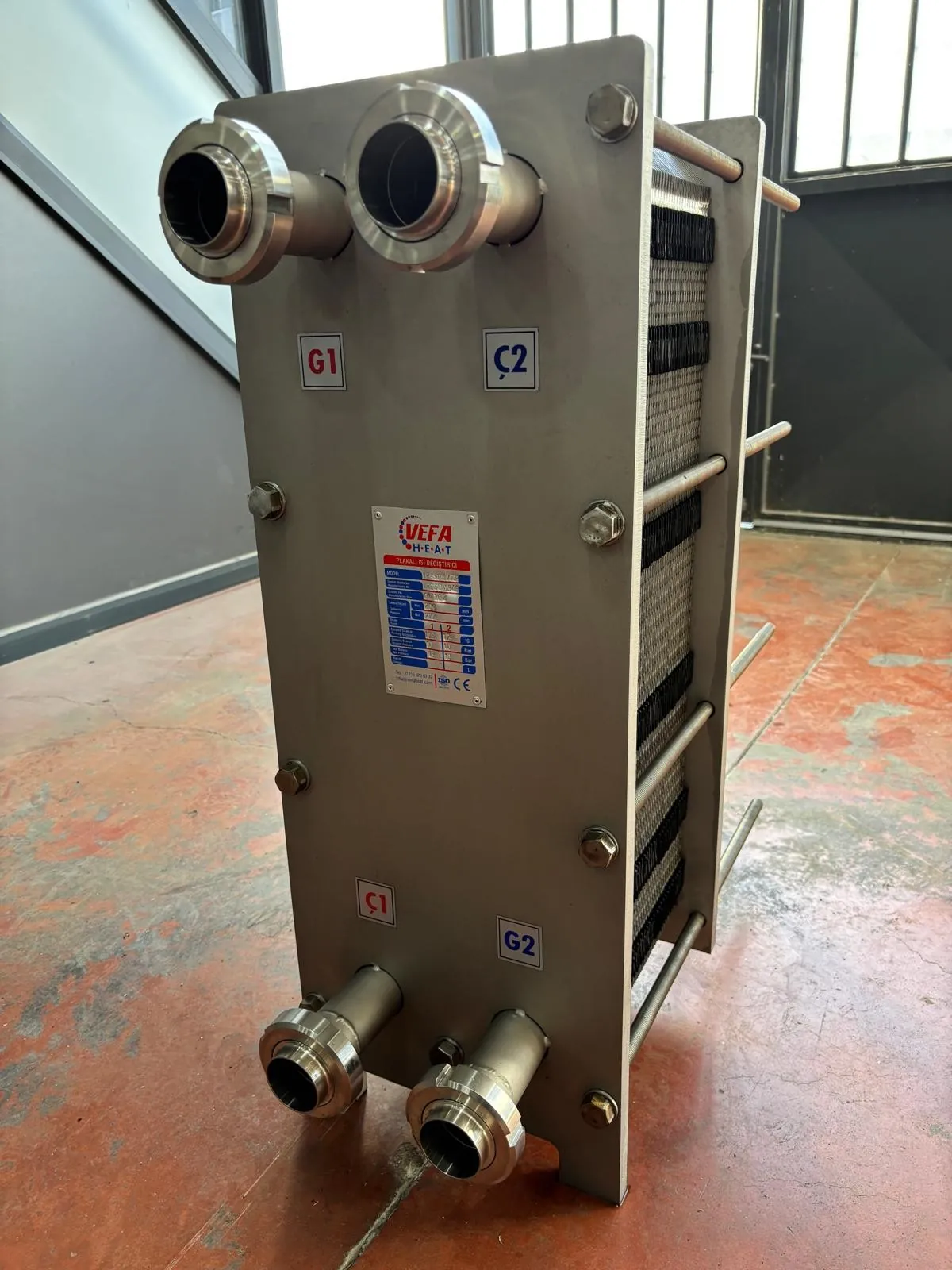

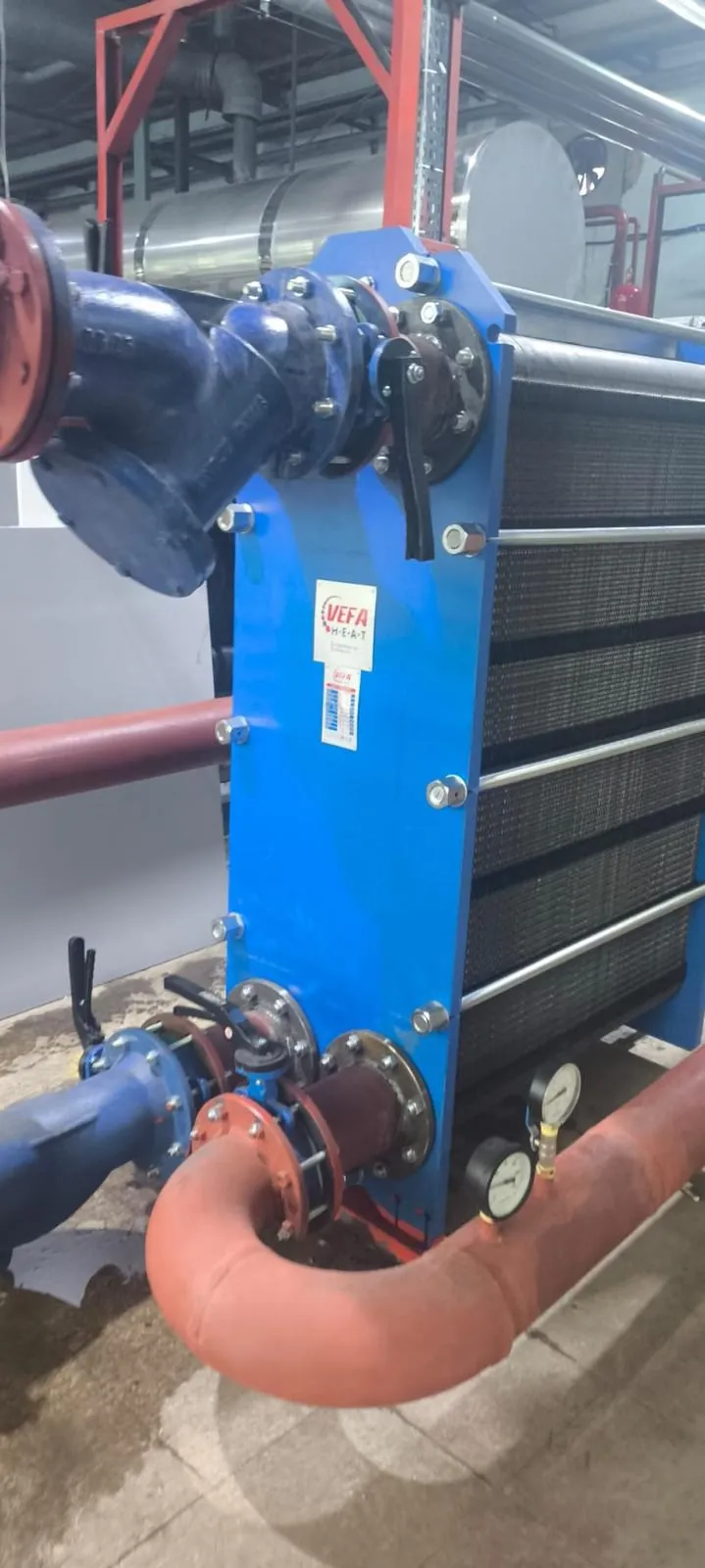

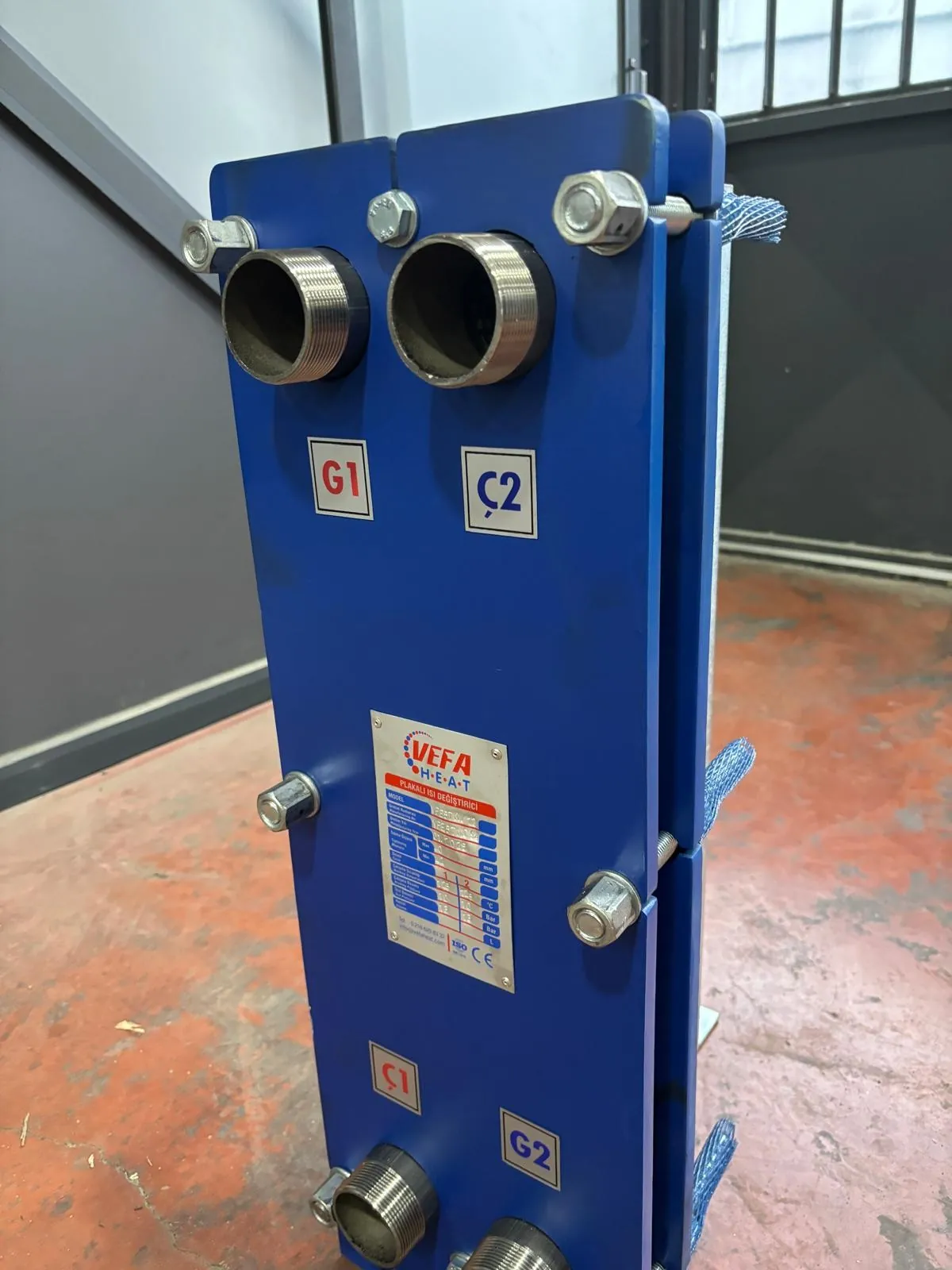

Atölyemizden plakalı eşanjörler
Sık sorulan sorular
Plakalı eşanjör ne işe yarar?
İki akışkanı birbirine karıştırmadan aralarında ısı aktarır. Örneğin kazan suyunu bina tesisatından ayırırken ısıyı tesisata verir; böylece iki devre farklı basınç ve su kalitesinde güvenle çalışır.
Plakalı eşanjör çeşitleri nelerdir?
En yaygın iki çeşit contalı ve lehimli plakalı eşanjördür. Özel uygulamalarda kaynaklı, yarı kaynaklı, geniş aralıklı ve çift duvarlı plakalı eşanjörler kullanılır.
Contalı ve lehimli plakalı eşanjör arasındaki fark nedir?
Contalı tip sökülüp plaka plaka temizlenebilir ve plaka eklenerek kapasitesi değiştirilebilir. Lehimli tip tek parçadır, daha kompakttır ama sökülemez; kirlenmeye karşı yalnızca kimyasal temizlik yapılabilir.
Plakalı eşanjör kapasitesi nasıl hesaplanır?
Su için ısıl güç (kW) = debi (m³/h) × sıcaklık farkı (°C) × 1,163 formülüyle bulunur. Ardından sıcaklık yaklaşımı (LMTD) ve izin verilen basınç kaybına göre plaka alanı ve gövde modeli belirlenir.
Plakalı eşanjör seçimi için hangi bilgiler gerekir?
Her iki taraftaki akışkan cinsi, debi veya ısıl güç, giriş-çıkış sıcaklıkları, izin verilen basınç kaybı ve çalışma basıncı. Mevcut bir eşanjörün yerine yenisi alınacaksa etiket fotoğrafı da işi hızlandırır.
Conta ve plakayı siz mi üretiyorsunuz?
Hayır. Conta ve plaka üretimi yapmıyoruz; farklı marka ve modeller için uygun conta ve plakaları stoktan veya tedarikçilerimizden temin ediyoruz.
Plakalı eşanjör için teklif alın
Tesisinizin değerlerini veya mevcut eşanjörünüzün etiket fotoğrafını gönderin, uygun plakalı eşanjörü birlikte belirleyelim. İletişim sayfasından yazabilir ya da 0216 620 83 32 numarasından bize ulaşabilirsiniz.
