Borulu Eşanjör
Borulu (gövde–boru / shell & tube) eşanjör, bir gövde içine yerleştirilen boru demetinden oluşur. Bir akışkan boruların içinden, diğeri boruların dışındaki gövde hacminden geçer. Plakalı tiplerin zorlandığı çok yüksek sıcaklık ve basınç değerlerinde, kirli veya partiküllü akışkanlarda tercih edilen klasik ve dayanıklı çözümdür.
Bu üründe
ürettiğimiz modeller
Borulu tipte seçim, temizlik ihtiyacı ve ısıl genleşmenin nasıl karşılanacağıyla yapılır.
| Özellik | Sabit aynalı | U-borulu | Yüzer başlıklı |
|---|---|---|---|
| Konstrüksiyon | Aynalar gövdeye kaynaklı | Tek ayna, U dönüşlü borular | Bir ayna serbest hareket eder |
| Boru demeti | Sökülemez | Demet çıkarılabilir | Demet tamamen çıkarılabilir |
| Isıl genleşme | Genleşme körüğü ile karşılanır | Serbest — U dönüşü emer | Serbest |
| Tipik kullanım | Temiz akışkan, düşük kirlenme | Yüksek sıcaklık farkı | Kirletici akışkan, sık temizlik |
Sabit aynalı (fixed tubesheet)
- Temiz su hatları
- Buhar yoğuşturma
- Yağ soğutma
U-borulu demet
- Buhar–su
- Kızgın yağ hatları
- Yüksek ΔT uygulamaları
Yüzer başlıklı (floating head)
- Kirli proses akışkanları
- Rafineri ve kimya
- Sık temizlik gereken hatlar
En ekonomik borulu tip. Gövde tarafı mekanik olarak temizlenemez.
Genleşme problemi yaşamaz; U dönüşlerinin içi mekanik olarak temizlenemez.
Bakımı en kolay, maliyeti en yüksek tip.
Aradığınız model listede yoksa veya elinizde sökülmüş bir parça varsa fotoğrafını ve etiket bilgisini gönderin; ölçüp imal ediyoruz.
Çalışma prensibi

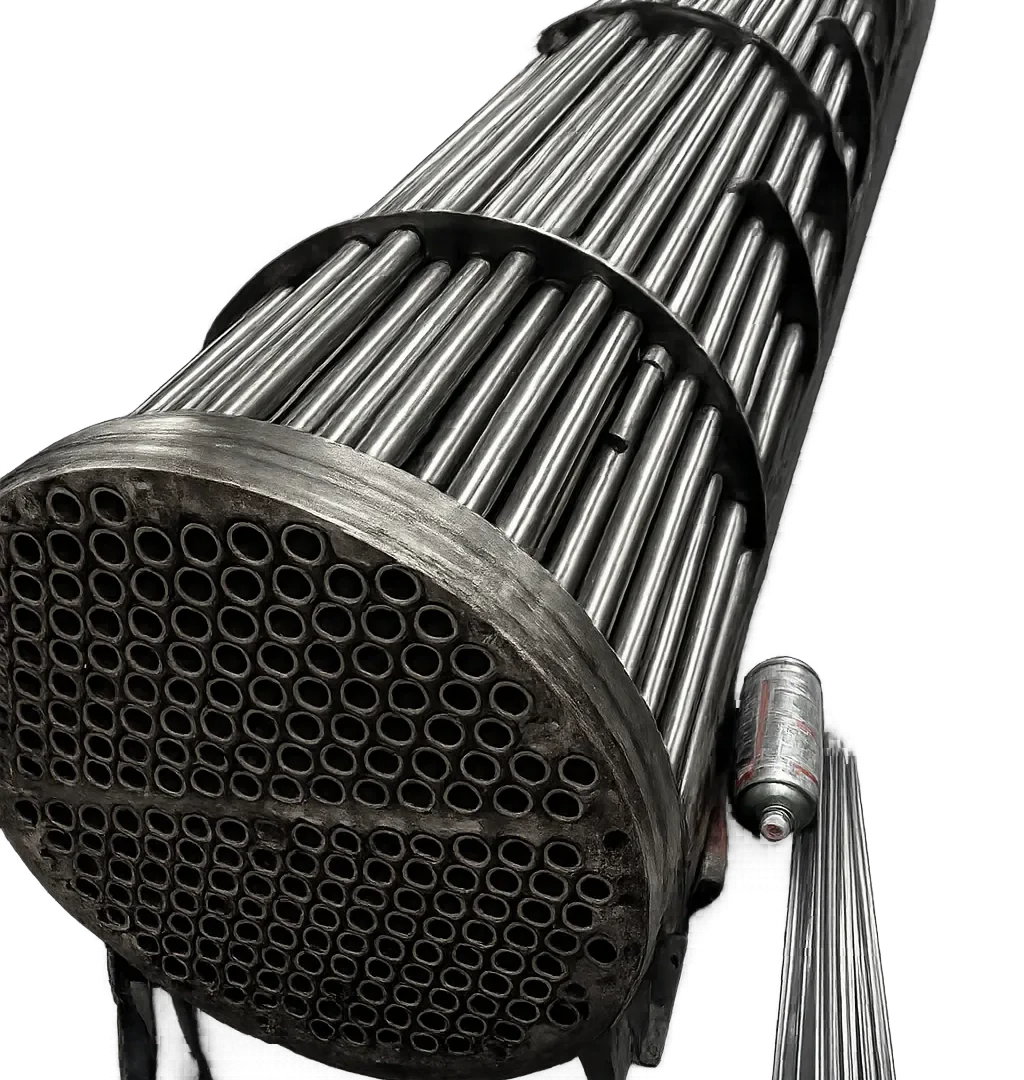

Gövde içindeki boru demeti, iki uçtaki aynalara (tube sheet) sabitlenir. Gövde tarafındaki akışkan, yön değiştirme perdeleriyle (baffle) zikzak çizerek ilerletilir; böylece boru yüzeyiyle teması ve dolayısıyla ısı transferi artar. Yüksek sıcaklık farkının olduğu uygulamalarda U borulu tasarım kullanılır: boruların bir ucu serbest kaldığı için ısıl genleşme gövdede gerilme yaratmaz.
- Çok yüksek basınç ve sıcaklık değerlerinde çalışabilir.
- Partiküllü, viskoz ve kirli akışkanlarda plakalı tipe göre daha az tıkanır.
- Boru demeti çekilerek mekanik temizlik yapılabilir (U borulu ve yüzer başlıklı tiplerde).
- Düz veya U borulu, tek veya çok geçişli olarak üretilir.
- Buhar–su, termal yağ ve kondenser uygulamalarına uygundur.
Malzeme ve
imalat bilgileri
Değerler proje bazında değişir. Debi, giriş–çıkış sıcaklıkları ve akışkan tipini iletirseniz kesin seçimi yapıp bildiririz.
Uygulama
alanları
Aşağıdaki hatlarda devreye alınmış imalatlarımız bulunuyor.
Borulu Eşanjör
hakkında
Aradığınız soru burada yoksa doğrudan arayın; teknik ekibimiz yanıtlar.
Plakalı dururken neden borulu tercih edilir?
Üç durumda: çalışma basıncı veya sıcaklığı plakalı tipin sınırlarını aşıyorsa, akışkan partiküllü ve tıkayıcıysa, ya da mevcut tesisatta borulu tipe göre kurgulanmış bir yerleşim varsa.
U borulu ne demek?
Boruların U şeklinde büküldüğü ve yalnızca tek uçtan aynaya bağlandığı tasarımdır. Diğer uç serbest kaldığı için ısıl genleşme gövdede gerilme oluşturmaz; yüksek sıcaklık farklarında tercih edilir.
Isı transferi
hattının tamamı
Tüm ürün gruplarımızı tek çatı altında üretiyoruz.
Borulu eşanjör (shell and tube): tipler, seçim ve bakım
Borulu eşanjör, bir gövde içine yerleştirilmiş boru demetinden oluşur. Bir akışkan boruların içinden, diğeri gövde tarafından, boruların dışından akar. Plakalı tiplerin yetişemediği yerde — yüksek basınç, yüksek sıcaklık, buhar ve kirli akışkan — hâlâ tek gerçek seçenektir.
Nasıl çalışır?
Gövde tarafında akışkanı boru demeti boyunca zikzak çizmeye zorlayan şaşırtma levhaları (baffle) bulunur. Bu levhalar hem akışı türbülanslı tutarak ısı geçişini artırır, hem de boruları titreşime karşı destekler. Boru sayısı, çapı, dizilim açısı ve baffle aralığı, cihazın kapasitesini ve basınç kaybını birlikte belirler.
Plakalı tipe göre birim hacimde daha az ısı geçirir, yani daha büyüktür. Buna karşılık içinde conta yoktur, geniş geçitleri tıkanmaz ve yüzlerce bar ile yüzlerce derecelik şartlara dayanacak şekilde imal edilebilir.
Hangi tip, hangi iş için?
| Tip | Özelliği | Uygun olduğu yer |
|---|---|---|
| Sabit boru aynalı | Boru demeti gövdeye kaynaklı, sökülmez | Temiz akışkan, düşük sıcaklık farkı, ekonomik çözüm |
| U borulu | Demet tek aynadan bağlı, serbest genleşir | Yüksek sıcaklık farkı, buhar hatları |
| Yüzen başlıklı | Demet çekilip tamamen temizlenebilir | Kirli akışkan, sık bakım gereken proses hatları |
Seçimi belirleyen soru şudur: gövde tarafı kirleniyor mu? Kirleniyorsa demetin çekilebilmesi gerekir; yüzen başlıklı tip pahalıdır ama on yıllık işletmede kendini öder. Sıcaklık farkı yüksekse sabit aynalı tipte gövde ile borular farklı genleşir ve kaynak dibinde yorulma çatlağı başlar — orada U borulu ya da genleşme körüklü çözüm gerekir.
Nerede kullanılır?
- Buhar hatları: Buhar–su ısı değişiminde plakalı tipin conta ömrü kısalır; borulu tip standarttır.
- Yüksek basınçlı devreler: Kazan dairesi, endüstriyel proses, rafineri hatları.
- Kirli ve partiküllü akışkan: Atık su geri kazanımı, proses suyu, çamurlu hatlar.
- Yağ soğutma: Yüksek viskoziteli akışkanlarda geniş geçit avantajı.
- Gemi ve enerji santralleri: Deniz suyu soğutma, kondenser hatları.
Plakalı mı, borulu mu?
| Kriter | Plakalı | Borulu |
|---|---|---|
| Yer kaplama | Yaklaşık beşte bir | Büyük |
| Yaklaşım sıcaklığı | 1 °C'ye kadar | Genellikle 5 °C üzeri |
| Basınç sınırı | Contalıda ~16 bar | Çok daha yüksek |
| Kirli akışkan | Tıkanmaya açık | Uygun |
| Temizlik | Plaka açılır | Boru içi fırçalanır, demet çekilir |
| Kapasite artırma | Plaka eklenir | Yeni cihaz gerekir |
Kural basittir: akışkan temiz, yer dar ve yaklaşım sıcaklığı kritikse plakalı; basınç yüksek, akışkan kirli veya buhar varsa borulu.
Seçim için gereken bilgiler
- Isı yükü (kW) ve her iki devrenin debisi
- Giriş ve çıkış sıcaklıkları — dört değer birden
- Çalışma ve test basıncı, gövde ve boru tarafı ayrı ayrı
- Akışkan cinsi, kirlilik faktörü ve varsa viskozite
- Malzeme talebi: karbon çelik gövde, paslanmaz veya bakır–nikel boru
- Bağlantı tipi ve yönü, montaj yeri kısıtları
Basınçlı kap kapsamına giren cihazlarda tasarım, imalat ve testler ilgili yönetmeliğe göre yapılır; belgelendirme gereksiniminizi baştan belirtin.
Bakım ve temizlik
Boru içi kirlenmede mekanik fırça veya yüksek basınçlı su ile temizlik yapılır; bu, borulu tipin en güçlü tarafıdır. Gövde tarafı için kimyasal sirkülasyon (CIP) uygulanır, yüzen başlıklı tiplerde demet çekilerek dışarıdan da temizlenebilir.
Yıllık kontrolde bakılması gerekenler: boru cidar kalınlığı (ultrasonik ölçüm), boru–ayna kaynaklarında sızıntı izi, baffle aşınması ve gövde flanş contalarının durumu. Delinen borular köreltilerek devre dışı bırakılabilir; belirli bir orana kadar cihaz çalışmaya devam eder, sonrasında demet yenilenir.
Vefa Heat'ten temin
Vefa Heat borulu eşanjörü projeye özel imal eder: gövde ve boru malzemesi, boru sayısı ve geçiş sayısı, baffle aralığı ve bağlantı yönü tesisatınıza göre belirlenir. Mevcut bir cihazın boru demeti yenilenmesi ve temizliği de yapılır. Tesisatınız temiz ve yer darsa contalı plakalı tipi karşılaştırmalı olarak birlikte değerlendirelim.
Debi, sıcaklık, basınç ve akışkan bilgilerinizi iletin; seçim hesabını çıkarıp uygun modeli ve fiyatı paylaşalım.
Debinizi söyleyin,
gerisini biz hesaplayalım
Sıcak ve soğuk tarafın debisi, giriş–çıkış sıcaklıkları ve akışkan tipi yeterli. Uygun tip, yüzey alanı ve malzeme seçimiyle birlikte fiyat çalışması gönderiyoruz.
