Yaklaşım Sıcaklığı: Tanım, Hesap ve Eşanjör Maliyetine Etkisi
Özet: Yaklaşım sıcaklığı, bir eşanjörde sıcak akışkanın girişi ile soğuk akışkanın çıkışı arasındaki farktır. Bu fark küçüldükçe sistem verimi artar, ama gereken ısı transfer alanı hızla büyür. 500 kW’lık bir su-su uygulamasında yaklaşımı 5 °C’den 2 °C’ye çekmek alanı 20 m²’den 50 m²’ye çıkarır. Bu yazı farkın nasıl hesaplandığını, maliyete nasıl yansıdığını ve hangi uygulamada hangi değerin hedeflenmesi gerektiğini sayısal örneklerle anlatıyor.
Yaklaşım sıcaklığı tam olarak neyi ölçer?
Karşı akışlı bir eşanjörde iki uç vardır. Sıcak akışkanın girdiği uçta soğuk akışkan çıkar; soğuk akışkanın girdiği uçta sıcak akışkan çıkar. Bu iki uçtaki sıcaklık farklarına terminal sıcaklık farkı denir. Pratikte yaklaşım sıcaklığı ile kastedilen, bu iki farktan küçük olanıdır — yani iki akışkanın birbirine en çok yaklaştığı noktadaki fark.
Bir örnekle netleştirelim. Bölge ısıtma abone istasyonunda primer taraf 70 °C girip 40 °C çıkıyor, sekonder taraf 35 °C dönüşle girip 65 °C gidişle çıkıyor:
| Uç | Sıcak taraf | Soğuk taraf | Fark |
|---|---|---|---|
| Sıcak giriş ucu | 70 °C (primer giriş) | 65 °C (sekonder gidiş) | 5 °C |
| Soğuk giriş ucu | 40 °C (primer çıkış) | 35 °C (sekonder dönüş) | 5 °C |
Burada yaklaşım sıcaklığı 5 °C’dir. Dikkat edilecek nokta şu: sekonder taraf asla 70 °C’ye ulaşamaz. Sonsuz büyüklükte bir eşanjör bile onu ancak 70 °C’ye yaklaştırır. Terimin adı buradan gelir.
LMTD ile ilişkisi: neden aynı şey değil
Yaklaşım sıcaklığı tek bir noktadaki farktır. Isı transferi hesabında kullanılan LMTD (logaritmik ortalama sıcaklık farkı) ise eşanjörün tamamı boyunca ortalama itici gücü temsil eder:
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂)
Yukarıdaki örnekte ΔT₁ = ΔT₂ = 5 °C olduğu için formül belirsizleşir ve limit değeri doğrudan 5 °C’dir. İki uçtaki farklar eşitken LMTD, yaklaşım sıcaklığına eşit olur. Farklar birbirinden uzaklaştıkça LMTD ikisinin arasında bir yere düşer — ama her zaman aritmetik ortalamadan küçüktür. Bu ayrım önemli: teklif karşılaştırırken firmanın hangi değeri yazdığını bilmeniz gerekir. Hesap adımlarının tamamı için eşanjör hesabı ve plaka sayısı yazımıza bakabilirsiniz.
Sayısal örnek: 5 °C ile 1 °C arasındaki fark

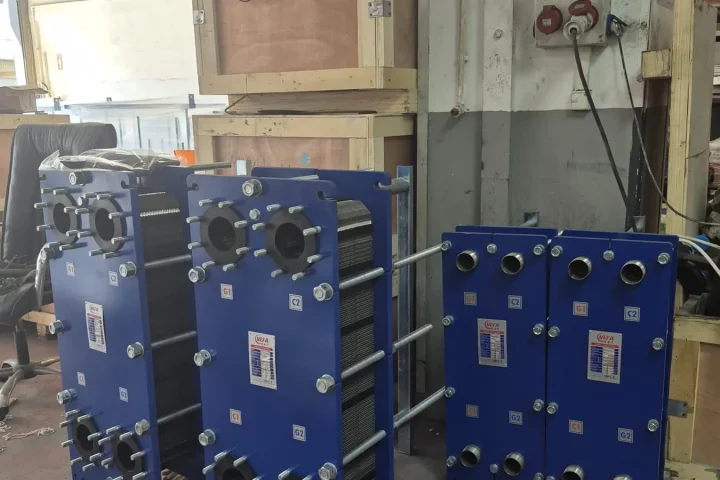

500 kW kapasiteli su-su plakalı eşanjör. Temiz yüzeyde toplam ısı geçiş katsayısı U ≈ 5.000 W/m²K kabul edelim. Temel bağıntı:
A = Q / (U × LMTD)
| Yaklaşım | LMTD | Gereken alan | 5 °C’ye göre |
|---|---|---|---|
| 5 °C | 5 °C | 20 m² | 1,0× |
| 3 °C | 3 °C | 33 m² | 1,7× |
| 2 °C | 2 °C | 50 m² | 2,5× |
| 1 °C | 1 °C | 100 m² | 5,0× |
Önemli uyarı: Bu tablo iyimser bir alt sınırdır. Gerçekte U sabit kalmaz. Aynı plaka tipiyle alanı büyütmek kanal sayısını artırır; debi sabitken kanal içi hız düşer, türbülans azalır ve U da düşer. Yani 1 °C yaklaşım için gereken gerçek alan çoğu zaman 100 m²’nin üzerindedir. Ciddi bir hesapta üretici, yaklaşımı sıkarken plaka geometrisini (dar/uzun kanal, yüksek açılı desen) da değiştirerek hızı korumaya çalışır.
Basınç kaybının bedeli
Yaklaşımı sıkmanın iki yolu vardır ve ikisinin de bedeli farklıdır:
1. Alanı büyütmek (plaka eklemek). Basınç kaybı düşer, yatırım maliyeti artar, yer ihtiyacı artar. Kanal hızı düştüğü için kirlenme eğilimi de artar — bu bakım maliyeti demektir.
2. Daha agresif plaka deseni kullanmak. Yüksek açılı (H tipi) desen türbülansı artırır, U yükselir, alan küçük kalır. Bedeli basınç kaybıdır; pompa gücü yaklaşık hızın küpüyle artar. Pompanın ömür boyu elektrik tüketimi çoğu zaman eşanjörün ilk maliyetinden büyüktür.
| Yöntem | Yatırım | Basınç kaybı | Kirlenme riski | Ne zaman tercih edilir |
|---|---|---|---|---|
| Alan büyütme | Yüksek | Düşük | Artar | Pompa gücü kısıtlıysa, sürekli tam yükte çalışan hatlarda |
| Agresif desen | Düşük | Yüksek | Azalır | Yer kısıtlıysa, değişken debili ve kirlenmeye yatkın hatlarda |
Hangi uygulamada hangi yaklaşım hedeflenir?
| Uygulama | Tipik yaklaşım | Belirleyen sebep |
|---|---|---|
| Bölge ısıtma abone istasyonu | 2–3 °C | Dönüş sıcaklığı sözleşmeyle sınırlı; yüksek dönüş cezalıdır |
| Isı pompası kondenser / evaporatör | 1–3 °C | COP’a doğrudan etki eder |
| Chiller ayırıcı eşanjör | 0,5–1,5 °C | Soğutma suyu sıcaklığı chiller verimini belirler |
| Süt pastörizasyonu rejenerasyon | 1–2 °C | %90 üzeri geri kazanım hedefi |
| Endüstriyel su-su proses | 3–5 °C | Yatırım ile işletme maliyeti dengesi |
| Buhar – su | 5–10 °C | Yoğuşma tarafında U zaten yüksek, sıkmanın getirisi az |
| Yağ soğutma | 5–15 °C | Yağ tarafı düşük U ve yüksek viskozite |
Isı pompasında neden 1 °C peşine düşülür?
Isı pompasının verimi, yoğuşma ve buharlaşma sıcaklıkları arasındaki farkla belirlenir. Kondenser tarafındaki yaklaşımı 1 K daraltmak, yoğuşma sıcaklığını 1 K düşürür. Pratikte bu, COP’ta yaklaşık %2–3 iyileşme demektir.
Yılda 3.000 saat çalışan 200 kW’lık bir ısı pompasında %2,5’lik COP kazancı, COP 3,5 üzerinden kabaca 4.300 kWh elektrik tasarrufu anlamına gelir. Eşanjördeki birkaç plakalık ek maliyet bu tasarrufun yanında küçük kalır. Seçim mantığının tamamı için ısı pompasında kondenser ve evaporatör seçimi yazısına bakın.
Pinch point: çok bölümlü sistemlerde
Rejenerasyonlu pastörizatör gibi çok bölümlü paketlerde iki akışkanın birbirine en çok yaklaştığı nokta paketin ortasında bir yerde olabilir — uçlarda değil. Bu noktaya pinch point denir ve tasarımı asıl kısıtlayan odur. Uçlara bakıp "yaklaşımım 2 °C" demek, ortada 0,5 °C’lik bir sıkışma varsa yanıltıcıdır. Bu durumda eşanjör hesabı bölüm bölüm yapılmalıdır.
Kirlenme payı yaklaşımı nasıl bozar
Tasarım hesabı temiz yüzeye göre yapılır. Devreye alındıktan sonra plaka yüzeyinde oluşan kireç, biyofilm veya proses kalıntısı U’yu düşürür — yani aynı alanla daha büyük bir LMTD gerekir. Sonuç: yaklaşım sıcaklığı zamanla açılır.
Bu yüzden ciddi tasarımlarda kirlenme payı (fouling factor) eklenir ve eşanjör ilk gün gereğinden biraz büyük seçilir. Payı fazla vermek de sorunludur: aşırı büyük eşanjör düşük hızda çalışır, daha çabuk kirlenir ve kendi kendini besleyen bir döngü kurar. Verim düşüşünün belirtileri ve ölçüm yöntemi için eşanjörün verimi neden düşer yazısına bakın.
Sahada basit bir kontrol: devreye alma günü dört sıcaklığı ve iki basıncı kaydedin. Aylar sonra aynı debide yaklaşım 2 °C’den 4 °C’ye çıktıysa ve basınç kaybı arttıysa, yüzey kirlenmiştir.
Teklif karşılaştırırken sorulacak dört soru
1. Hangi yaklaşım sıcaklığında hesapladınız? İki teklif arasındaki fiyat farkı çoğu zaman buradan gelir. 5 °C ile hesaplayan firma, 2 °C ile hesaplayandan doğal olarak ucuzdur — ama aynı işi yapmaz.
2. Kirlenme payı nedir? Sıfır pay verilmişse eşanjör ilk aydan sonra hedefi tutturamaz.
3. Tasarım basınç kaybı kaç kPa? Küçük alan + yüksek basınç kaybı, pompa faturasına yazılır.
4. Kısmi yükte davranışı nedir? Sistem yılın çoğunu %40–60 yükte geçirir. Tam yükte 2 °C tutturan bir eşanjör kısmi yükte hızı düşeceği için daha kötü davranabilir.
Yaklaşım sıcaklığı sıfır olabilir mi?
Hayır. Sıfır yaklaşım sonsuz ısı transfer alanı gerektirir; termodinamik olarak ulaşılamaz bir sınırdır. Pratikte su-su plakalı uygulamalarda 0,5 °C ekonomik alt sınır kabul edilir.
Yaklaşım sıcaklığı ile terminal sıcaklık farkı aynı şey mi?
Terminal sıcaklık farkı iki uçtaki farkların genel adıdır. Yaklaşım sıcaklığı ise bunlardan küçük olanı, yani akışkanların birbirine en çok yaklaştığı noktadaki farktır. Dengeli tasarımda ikisi eşittir.
Paralel akışta yaklaşım sıcaklığı neden daha kötüdür?
Paralel akışta soğuk akışkanın çıkış sıcaklığı, sıcak akışkanın çıkış sıcaklığını hiçbir zaman geçemez. Karşı akışta ise geçebilir. Bu yüzden aynı alanla karşı akış her zaman daha sıkı yaklaşım verir; plakalı eşanjörler bu nedenle karşı akışlı kurgulanır.
Yaklaşımı 1 °C istemek her zaman doğru mu?
Hayır. Getirisi uygulamaya bağlıdır. Isı pompası ve rejenerasyon hatlarında kazanç büyüktür. Buhar-su veya yağ soğutma uygulamalarında ise aynı sıkılık, alanı ve maliyeti kazancın çok üzerinde artırır.
Eşanjör büyütülünce basınç kaybı neden düşer?
Plaka eklemek paralel kanal sayısını artırır. Toplam debi sabitken kanal başına düşen debi ve dolayısıyla hız azalır; basınç kaybı kabaca hızın karesiyle düştüğü için belirgin biçimde azalır. Bunun bedeli, U’nun da düşmesidir.
Kirlenme payını kim belirler?
Su kalitesi, sıcaklık ve işletme rejimine göre tasarımcı belirler. Şehir suyu-kapalı devre uygulamalarında düşük, açık devre kule suyu veya proses akışkanı olan hatlarda belirgin biçimde yüksek tutulur.
Ölçtüğüm yaklaşım hesaplanandan büyük çıkıyor, ne yapmalıyım?
Önce debileri doğrulayın — en sık sebep tasarımdan farklı debidir. Debiler doğruysa ve basınç kaybı da artmışsa yüzey kirlenmiştir; kimyasal temizlik gerekir. Basınç kaybı değişmemişse hava tıkacı veya yanlış bağlantı (paralel akışa dönmüş devre) olasılığını kontrol edin.
Yaklaşım sıcaklığı bölge ısıtmada neden sözleşme konusudur?
Abone istasyonundaki yaklaşım büyükse primer dönüş sıcaklığı yükselir. Yüksek dönüş, şebekenin tamamının verimini düşürdüğü için işletmeciler dönüş sıcaklığına sınır koyar ve aşımı cezalandırır.
