Isı Eşanjörü Nedir? Çalışma Prensibi ve Temel Kavramlar

Özet: Isı eşanjörü (ısı değiştirici), iki akışkanı birbirine karıştırmadan aralarında ısı aktaran cihazdır. Bir kazan dairesinden rafineriye, süt fabrikasından gemi makine dairesine kadar her yerde aynı fizik çalışır: sıcaklık farkı, ısı transfer alanı ve ısı geçiş katsayısı. Bu üç büyüklüğü anlayan biri, hangi tipin nerede kullanılacağını da, bir eşanjörün neden kapasite kaybettiğini de çözebilir. Bu yazı, ısı eşanjörünün ne olduğunu ve nasıl çalıştığını temelden anlatır; tip karşılaştırması ve sayısal hesap ayrı yazıların konusudur.

Isı eşanjörü nedir?

Isı eşanjörü, farklı sıcaklıktaki iki akışkan arasında ısıl temas kurup kütlesel teması engelleyen bir cihazdır. İki akışkan ince bir metal duvarla ayrılır; ısı bu duvardan geçer, akışkanlar karışmaz.

Türkçede ısı değiştirici, eşanjör ve İngilizce kısaltmasıyla PHE (plate heat exchanger, plakalı ısı eşanjörü) adları da kullanılır; hepsi aynı cihaz ailesini anlatır.

Ne için kullanılır?

• Isıtma: Soğuk bir akışkanı sıcak bir kaynakla ısıtmak (kullanım sıcak suyu, proses suyu).
• Soğutma: Sıcak bir akışkanın ısısını atmak (motor ceket suyu, yağ soğutma).
• Isı geri kazanımı: Atılacak bir akışkanın ısısını, ısıtılacak bir akışkana aktarmak. Tesislerdeki en değerli kullanımdır.
• Ayırma: İki devreyi birbirinden hidrolik ve kimyasal olarak ayırmak (deniz suyu / tatlı su, kule suyu / kapalı devre).
• Sıcaklık kontrolü: Bir prosesi belirli bir sıcaklıkta tutmak (reaktör ceketi, kalıp soğutma).

Nasıl çalışır? Üç büyüklük

Bir eşanjörün aktardığı ısı tek bir denklemle ifade edilir:

Q = U × A × LMTD

Bu denklemin pratikteki anlamı şudur: aynı ısıyı aktarmanın üç yolu vardır — alanı büyütmek (daha çok plaka), U’yu yükseltmek (daha türbülanslı geometri, temiz yüzey) veya sıcaklık farkını artırmak (daha sıcak kaynak, daha soğuk soğutucu). Tasarım, bu üçü arasındaki ödünleşmedir.

Isı yükünün kendisi ise akışkanın debisinden ve sıcaklık değişiminden hesaplanır:

Q = ṁ × c_p × ΔT

Burada ṁ kütlesel debi (kg/s), c_p özgül ısı (su için 4,186 kJ/kgK) ve ΔT akışkanın giriş-çıkış sıcaklık farkıdır. Hesabın adım adım uygulanışı ve sayısal örnekler için ısı eşanjörü hesabı rehberimize bakabilirsiniz.

Akış düzeni: karşı akış neden her zaman daha iyi?

Neden önemli: bir örnek

Sıcak akışkan 95 °C’de giriyor, soğuk akışkan 60 °C’de giriyor ve 80 °C’ye çıkarılmak isteniyor.

• Karşı akışta: Soğuk akışkanın çıkışı (80 °C), sıcak akışkanın çıkışıyla (örneğin 78 °C) karşılaşır. Sıcaklık farkı her noktada pozitif kalır — mümkündür.
• Paralel akışta: İki akışkan aynı uçtan girer ve aynı uçtan çıkar; çıkışta sıcaklıkları birbirine yaklaşır ama soğuk akışkan sıcak akışkanın çıkış sıcaklığını geçemez. 80 °C hedefi bu düzende fiziksel olarak imkânsızdır.

Plakalı eşanjörlerin temel üstünlüğü buradan gelir: karşı akış neredeyse mükemmel sağlanır ve yaklaşma sıcaklığı 1–3 K’ya kadar inebilir. Borulu eşanjörde bu değer tipik olarak 8–15 K’dır. Sahada en sık görülen bağlantı hatası, eşanjörün paralel akışta bağlanmasıdır; ünite kataloğundaki kapasiteyi hiçbir zaman veremez.

Yaklaşma sıcaklığı: tasarımın gerçek ölçüsü

Yaklaşma sıcaklığı, sıcak akışkanın çıkışı ile soğuk akışkanın girişi arasındaki farktır (veya tersi). Bir eşanjörün ne kadar “iyi” olduğunu tek başına en iyi anlatan değerdir.

Yaklaşmayı küçültmek alanı hızla büyütür: 5 K’dan 2 K’ya inmek plaka sayısını iki katından fazla artırabilir. Karar her zaman ekonomiktir — kazanılan enerjinin parasal değeri, eklenen alanın maliyetiyle karşılaştırılır. Konunun ayrıntısı için yaklaşım sıcaklığı yazımıza bakabilirsiniz.

Kirlenme: kapasitenin sessiz düşmanı

Isı transfer yüzeyinde biriken ince bir tabaka — kireç, biyofilm, tortu, yağ filmi — U değerini düşürür. Kirlenmenin üç somut belirtisi vardır:

1. Yaklaşma sıcaklığı büyür. Aynı debide aynı sıcaklıkları tutturamazsınız.
2. Basınç kaybı artar. Kanal daralmıştır.
3. Kapasite düşer. İlk ikisinin sonucudur.

Tasarımda buna karşı kirlilik payı bırakılır: hesaplanan alan belirli bir oranda büyütülür.

Önemli uyarı: Payı abartmak zarar verir. %50 pay eklenmiş bir eşanjör, temizken gereğinden fazla soğutur veya ısıtır; kontrol vanası çok kısık çalışır ve sistem düşük yükte kararsızlaşır. Doğru yaklaşım, gerçekçi bir pay bırakıp devreye almada temiz hal basınç kaybını kaydetmektir. Kirlenmeyi ölçmenin başka bir yolu yoktur.

Temel terimler sözlüğü

Hangi tip nerede? Kısa harita

Isı eşanjörünün pek çok tipi vardır ve seçim, akışkan–basınç–sıcaklık–temizlik dörtlüsüne bağlıdır. Kısaca:

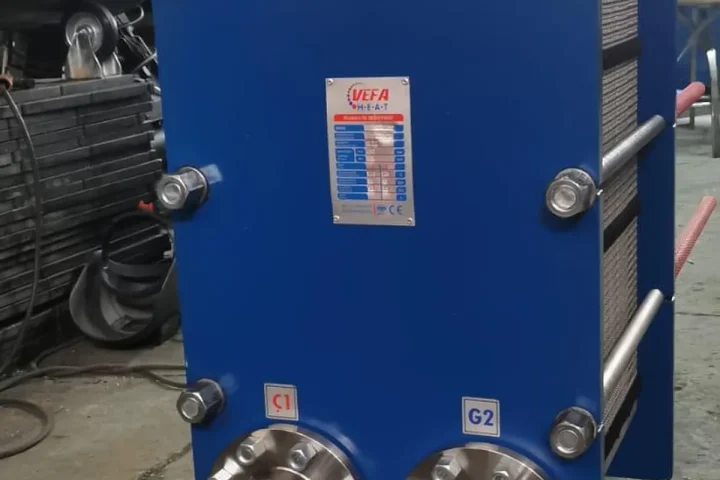

• Contalı plakalı: Temiz sıvı-sıvı hizmetler, yakın yaklaşma, açılıp temizlenebilir, kapasitesi değiştirilebilir. En yaygın tip.
• Lehimli plakalı: Soğutucu akışkan, yüksek basınç, kompakt ve ekonomik. Açılamaz, temizlenemez.
• Yarı kaynaklı: Bir taraf kaynaklı, diğer taraf contalı. Agresif akışkanlar için.
• Borulu (shell & tube): Çok yüksek basınç ve sıcaklık, kirli ve partiküllü akışkan, faz değişimi.
• Spiral ve geniş kanallı: Lifli, çamurlu, yapışkan akışkanlar.
• Hava soğutmalı: Su bulunmayan veya kullanılmak istenmeyen yerler.

Tiplerin ayrıntılı karşılaştırması, karar matrisi ve seçim kontrol listesi için ısı eşanjörü türleri ve seçim rehberimize bakabilirsiniz.

Bir eşanjörden ne beklemelisiniz?

Doğru seçilmiş ve doğru işletilen bir eşanjör şunları sağlar:

1. Tasarım sıcaklıklarını tam yükte tutar. Devreye almada ölçülür ve kaydedilir.
2. Basınç kaybı bütçesi içinde kalır. Fazla basınç kaybı, ömür boyu ödenen pompa elektriğidir.
3. Kısmi yükte kararlı çalışır. Aşırı büyük seçim bu maddeyi bozar.
4. Planlı bakım aralığında temiz kalır. Kirlilik payı ve akışkan hazırlığı bunu belirler.
5. İki akışkanı karıştırmaz. Conta ve plaka bütünlüğü; kritik hizmetlerde çift cidar veya basınç kademesi.

Bu beş maddenin hepsi ölçülebilir. Devreye almada dört sıcaklık, iki debi ve iki basınç kaybı kaydedilirse, bir yıl sonra eşanjörün ne durumda olduğu tahminle değil ölçümle bilinir.
